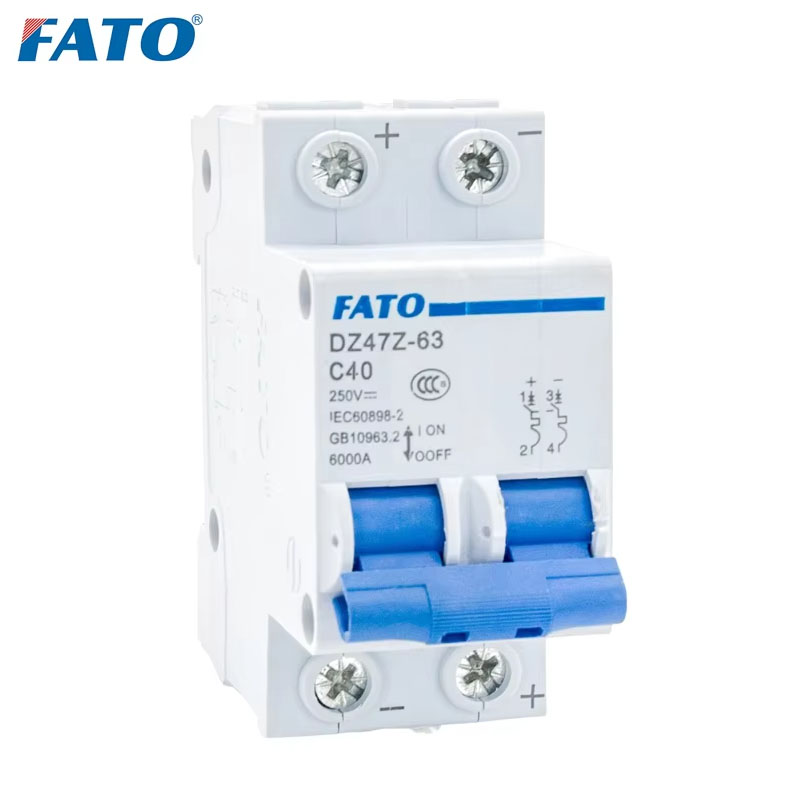

Interruptor de circuito en miniatura DZ47Z-63 DC

Los detalles de los productos muestran

Alcance de la aplicación

El interruptor de circuito en miniatura de la serie DZ47Z está diseñado para proteger los circuitos de CC con un voltaje nominal de 750V y una corriente nominal de 63A o menos de sobrecargas y cortocircuitos en líneas, iluminación y equipo de alimentación. Además, se puede utilizar para el cambio ocasional de líneas y equipos en circunstancias regulares.

Este producto cumple con los siguientes estándares: IEC60898-2 y GB/T14048.2.

Características de la estructura

Los interruptores de circuitos en esta colección cuentan con un recinto de plástico, protección contra sobrecorriente, mecanismo operativo, puntos de contacto y sistema de supresión de ARC. La carcasa está construida a partir de material plástico duradero y resistente al fuego. Se crea un disyuntor de varios polos combinando postes individuales individuales, con el mecanismo de protección vinculado por una biela y el mango de control vinculado por una cubierta, garantizando la uniformidad en la activación de cada polo.

Condición de trabajo

◇ El límite superior de la temperatura del aire circundante no debe exceder+40 ℃, el límite inferior no será inferior a -5 ℃, y el valor promedio de 24 horas no excederá+35 ℃;

◇ Altitud: la altitud del sitio de instalación no debe exceder los 2000 m;

◇ Condiciones atmosféricas: a+40 ℃, la temperatura relativa del aire no excede el 50%, y se permite una mayor humedad relativa a temperaturas más bajas;

◇ La temperatura mínima promedio del mes más húmedo no excederá+25 ℃, y la humedad relativa máxima promedio de ese mes no excederá el 90%, teniendo en cuenta la condensación en la superficie del producto causada por cambios de temperatura;

◇ Nivel de contaminación: Nivel 2;

◇ Categoría de instalación: Clase III;

◇ Tipo de instalación: TH35-7.5 Tipo de riel de instalación se utiliza para la instalación;

◇ Condiciones de instalación: El ángulo de inclinación entre la superficie de instalación y la superficie vertical no debe exceder los 5 °.

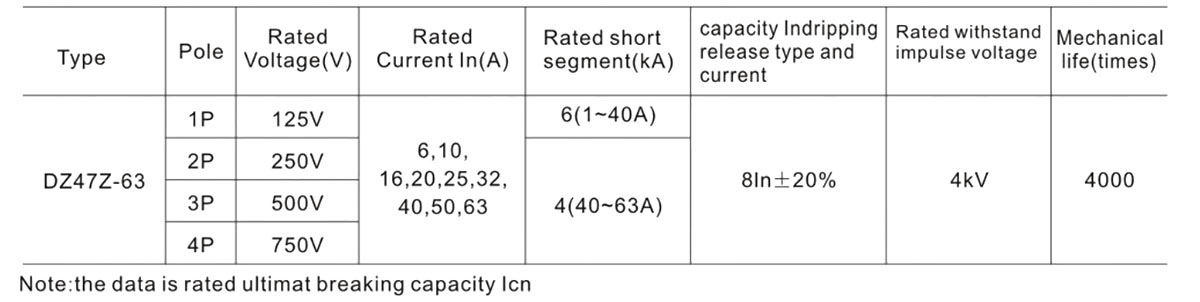

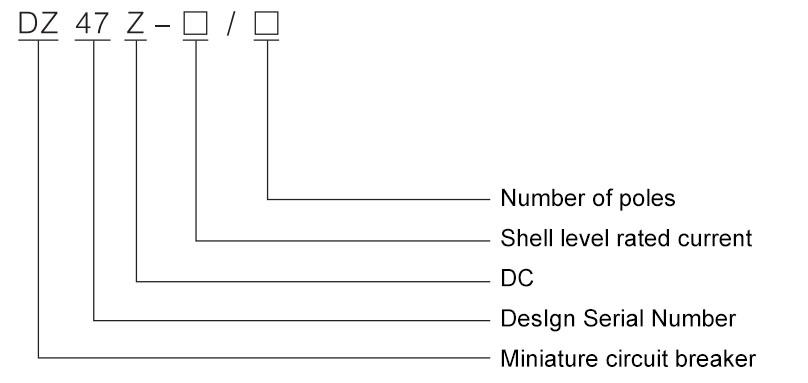

Especificaciones y parámetros

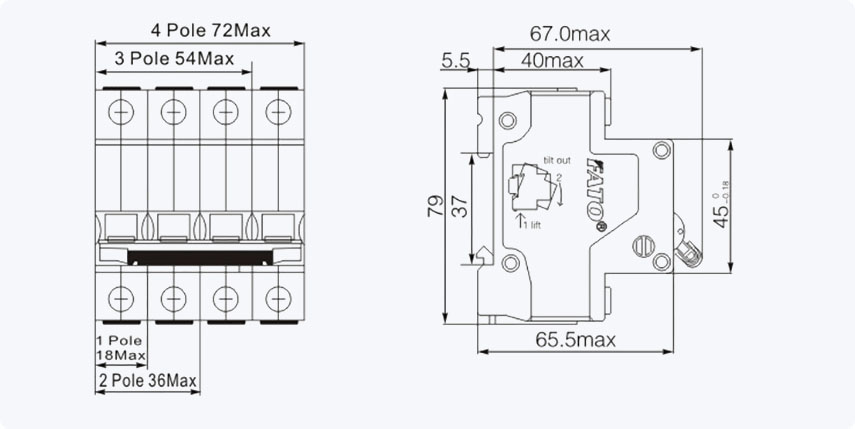

Apariencia y dimensiones

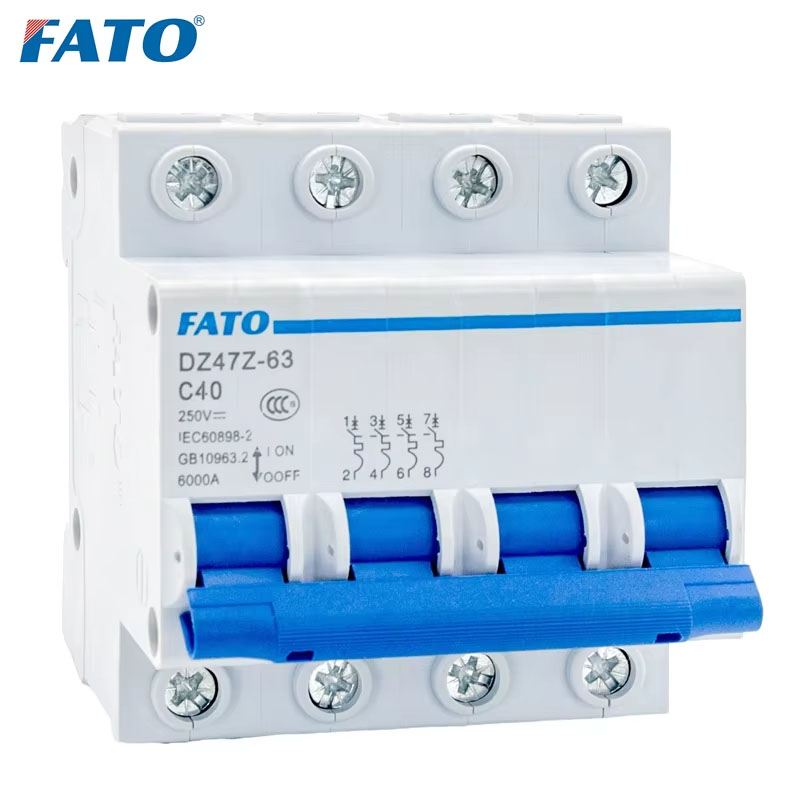

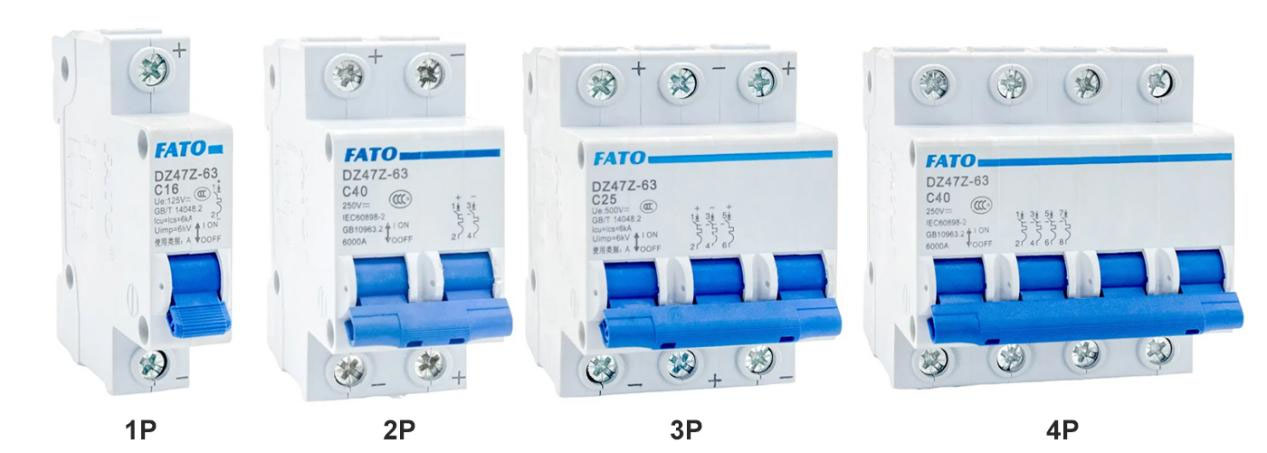

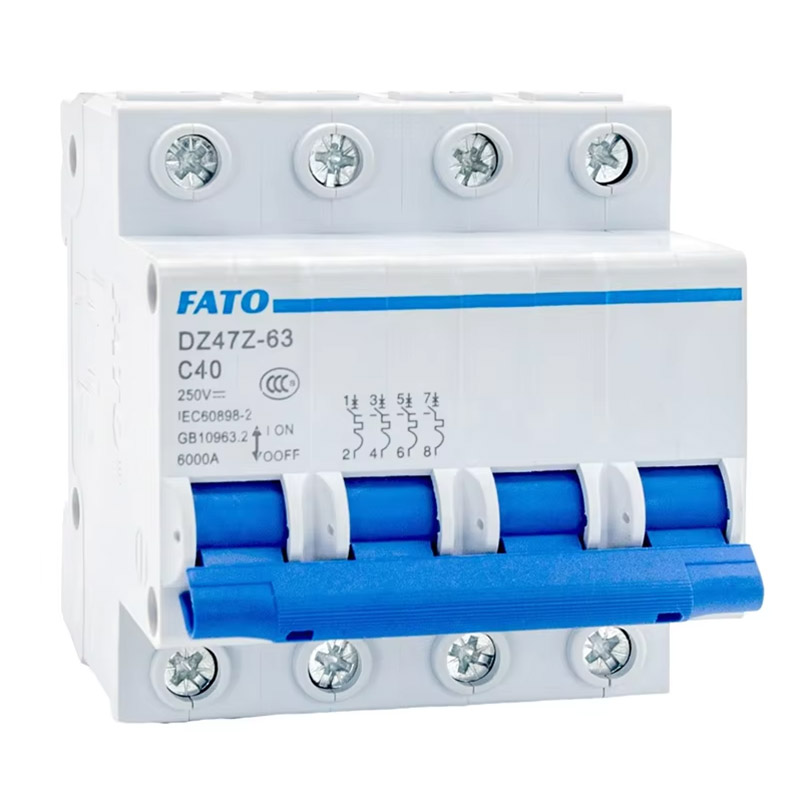

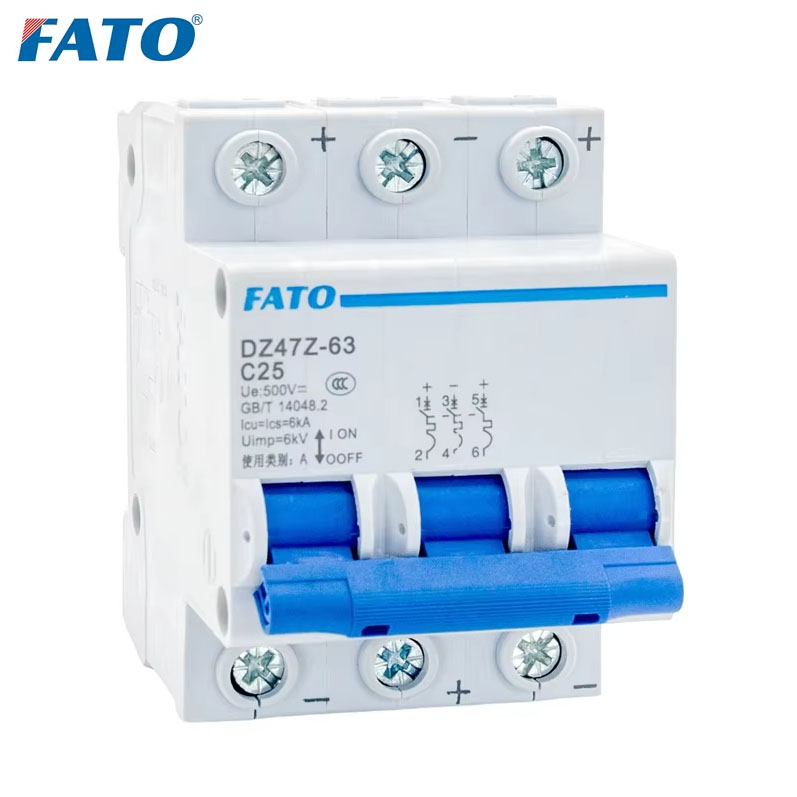

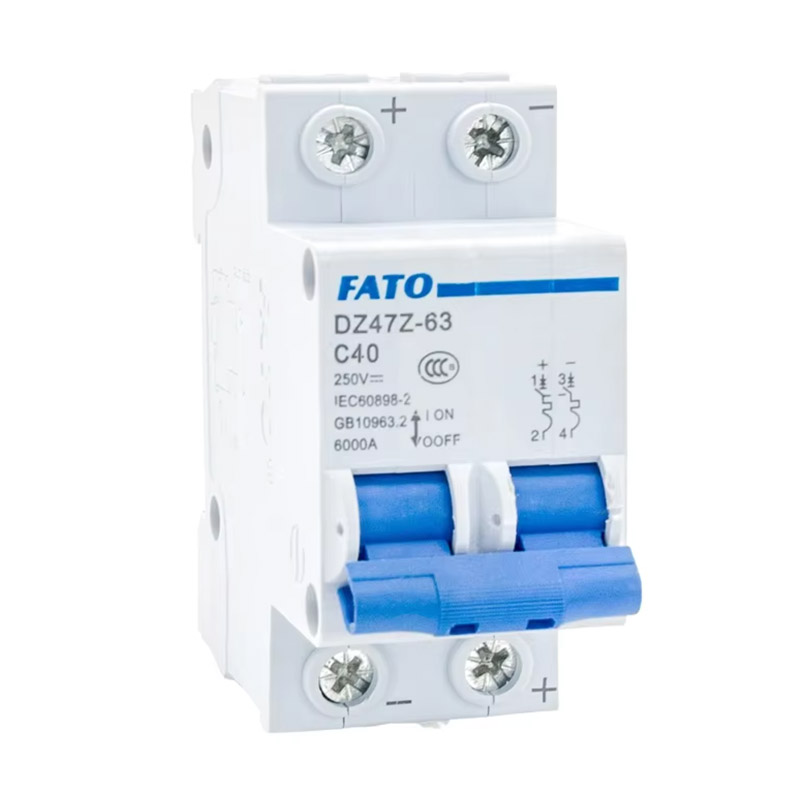

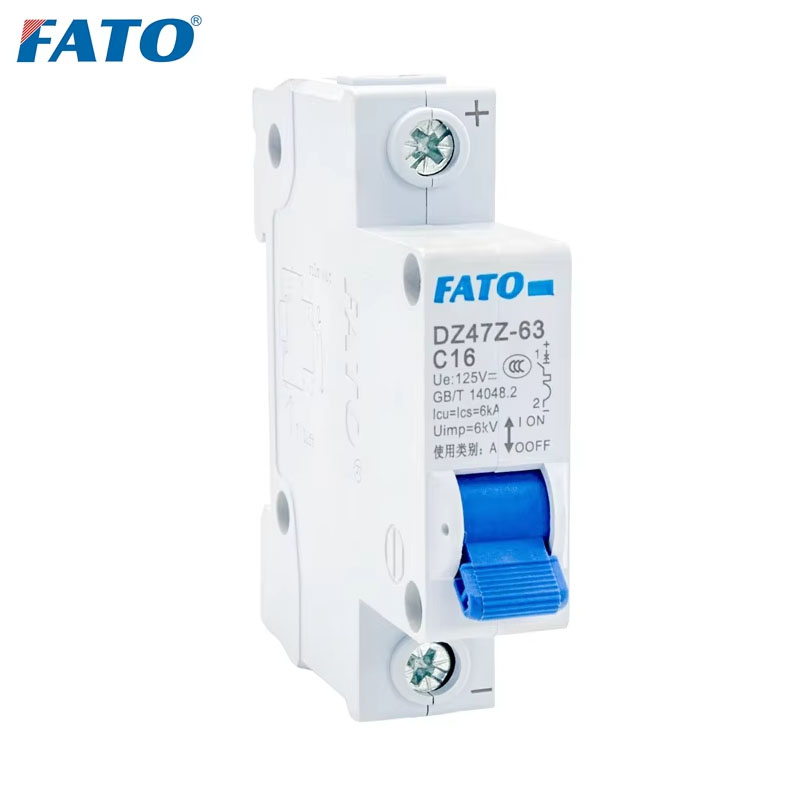

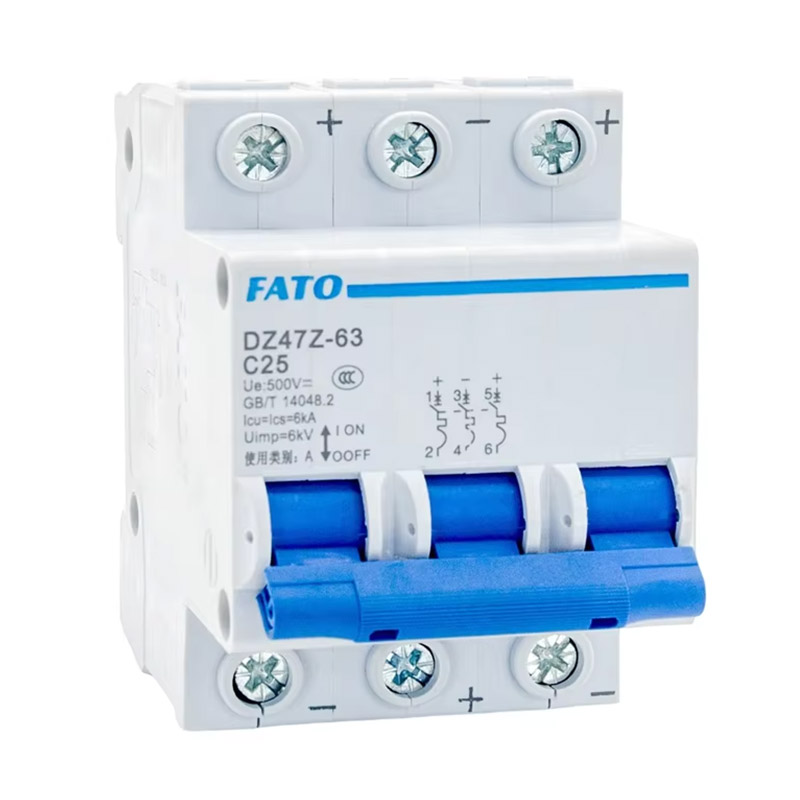

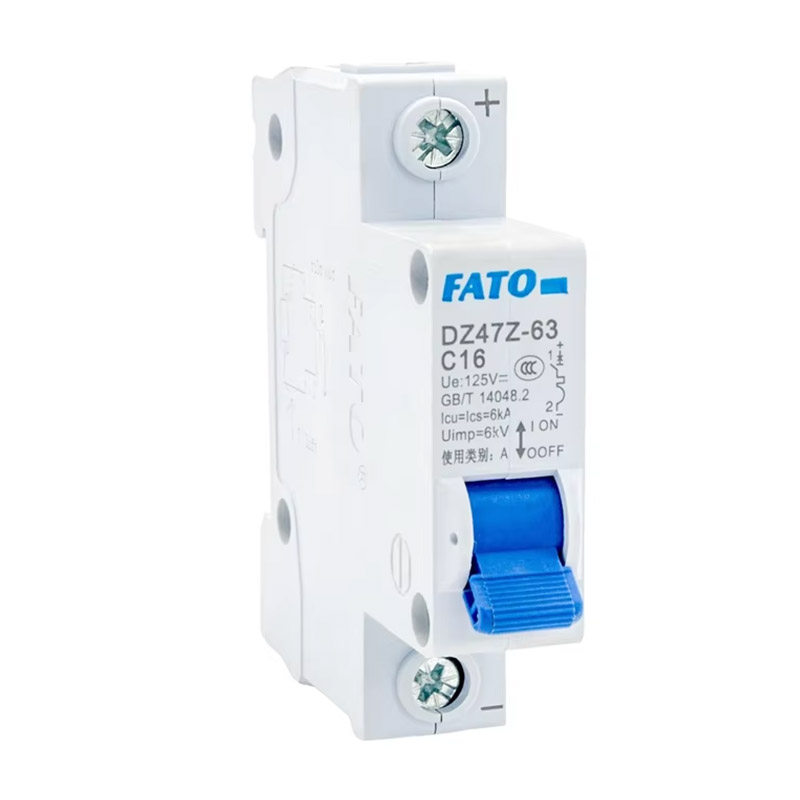

Espectáculos de productos
