CFB3 Serie Mini Circuiter McB

Los detalles de los productos muestran

Alcance de la aplicación

El interruptor de circuito en miniatura de la serie CFB3-63/125 es adecuado para la protección contra la sobrecarga y el cortocircuito en circuitos con un voltaje nominal de 230V/400V y una corriente nominal de 125A a una frecuencia de 50/60Hz por mil AC y también puede usarse para operaciones de encendido/apagado de las operaciones infrecuentes de las condiciones normales.

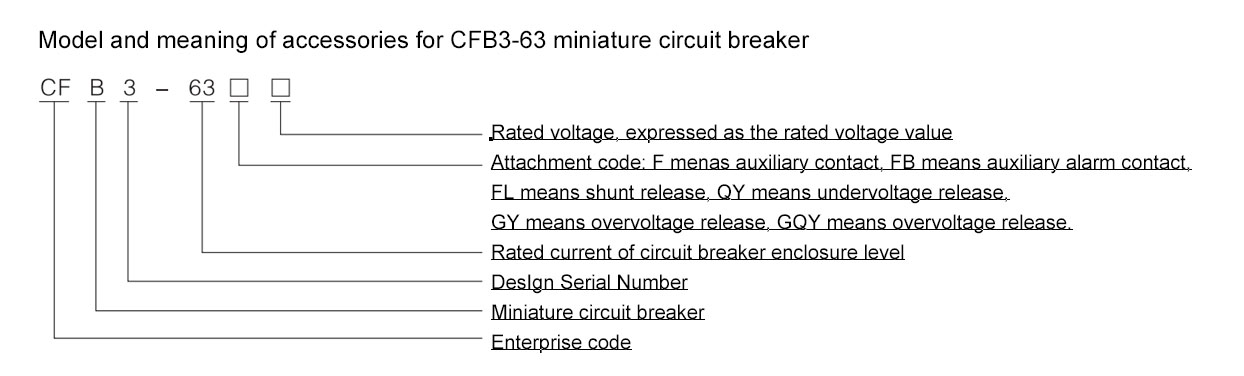

Los interruptores de circuitos de la serie CFB3-63/125 están equipados con accesorios como contactos auxiliares CFB3-F, contactos de alarma auxiliar CFB3-FB, lanzamiento de la liberación de la liberación de sobrevoltaje CFB3-FL-FL, liberación de sobrevoltaje CFB3-QY para el control de inteligencia de Smarting Smart.

La sobretensión, la subtensión y la sobretensión/subtensión son dispositivos de liberación electrónica que se ensamblan y combinan con disyuntores o interruptores de circuitos de corriente residuales. Son adecuados para circuitos de CA 50Hz/60Hz con un voltaje nominal de 230V y se usan para proteger contra la sobrevoltaje, la subtensión y el sobretensión causado por fallas de línea, evitando el daño a los equipos eléctricos o la incapacidad para funcionar correctamente debido a las fluctuaciones en el voltaje de la cuadrícula. El disyuntor tiene una función de aislamiento, simbolizada por

El producto cumple con los siguientes estándares: GB/T10963.1, IEC60898-1 、 GB/T20645.

Características de la estructura

Este disyuntor tiene buenas características limitantes de corriente, tiempo de arco extremadamente corto, alta capacidad de ruptura, características precisas de protección, larga vida útil y rendimiento confiable.

La carcasa adopta un diseño curvo único, con un surco de ventilación que fluye en el costado para mejorar la disipación de calor y reducir el aumento de la temperatura del producto.

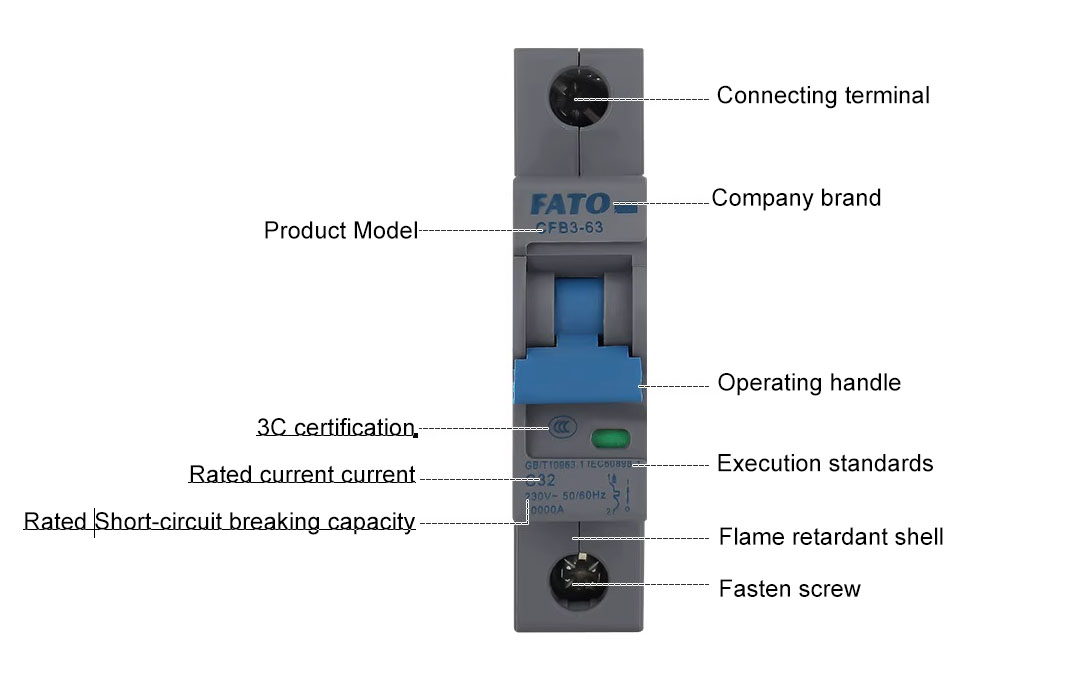

Tiene una clara indicación del estado de posición de contacto.

El bloque terminal tiene un método de conexión de doble propósito tanto para la barra colectiva como para el cable.

Los accesorios están completos, incluidos los contactos auxiliares, los contactos de alarma, la liberación de derivación, la liberación de subvoltaje, la liberación de sobrevoltaje, la liberación de sobrevoltaje y otros accesorios.

Condición de trabajo

◇ El límite superior de la temperatura del aire circundante no debe exceder+40 ℃, el límite inferior no será inferior a -5 ℃, y el valor promedio de 24 horas no excederá+35 ℃;

◇ Altitud: la altitud del sitio de instalación no debe exceder los 2000 m;

◇ Condiciones atmosféricas: a+40 ℃, la temperatura relativa del aire no excede el 50%, y se permite una mayor humedad relativa a temperaturas más bajas;

◇ La temperatura mínima promedio del mes más húmedo no excederá+25 ℃, y el La humedad relativa máxima promedio de ese mes no excederá el 90%, tomando condensación de la cuenta en la superficie del producto causada por cambios de temperatura;

◇ Nivel de contaminación: Nivel 2;

◇ Categoría de instalación: Clase III;

◇ Tipo de instalación: TH35-7.5 Tipo de riel de instalación se utiliza para la instalación;

◇ Condiciones de instalación: el ángulo de inclinación entre la superficie de instalación y la vertical La superficie no debe exceder 5 °.

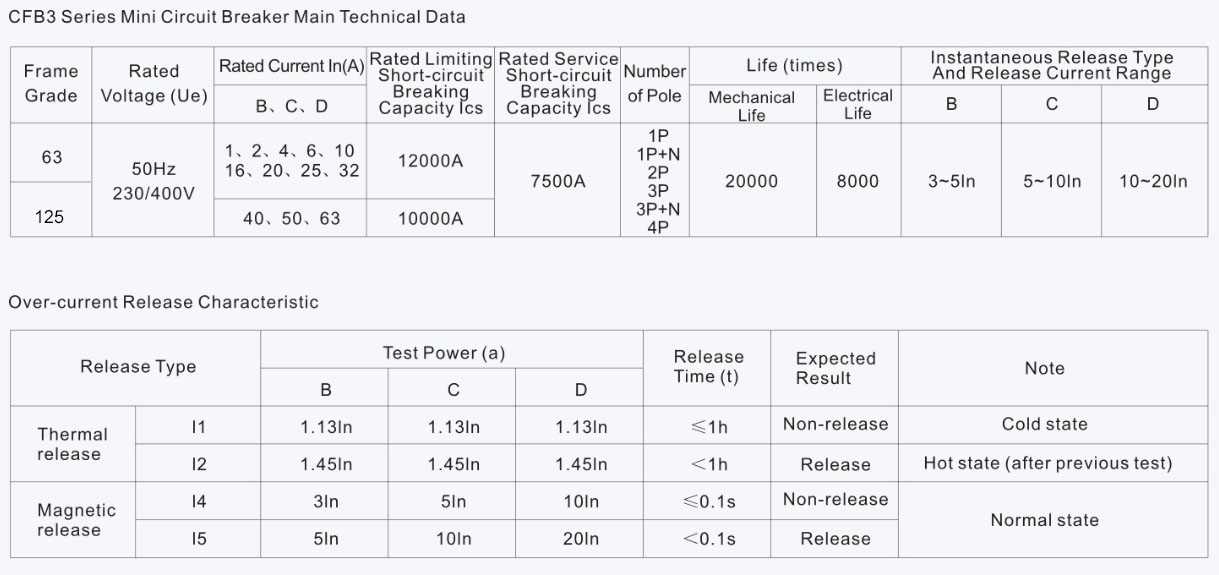

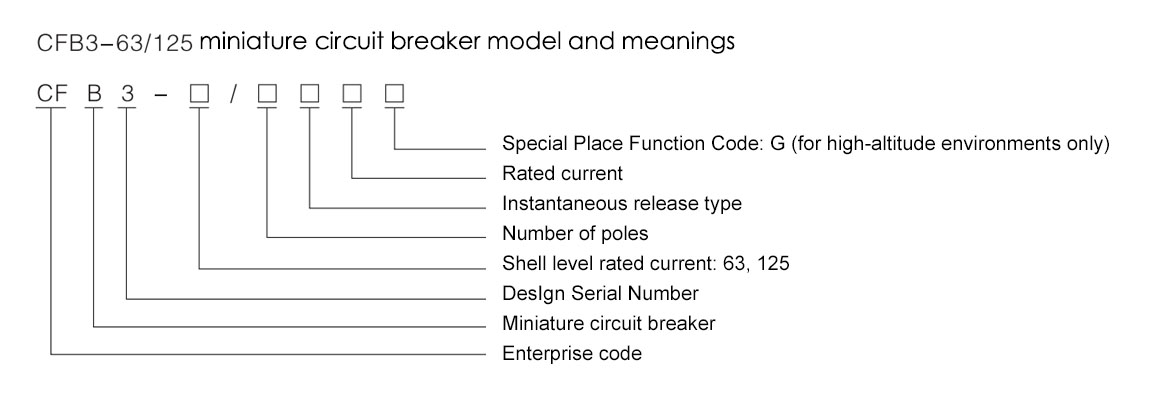

Especificaciones y parámetros

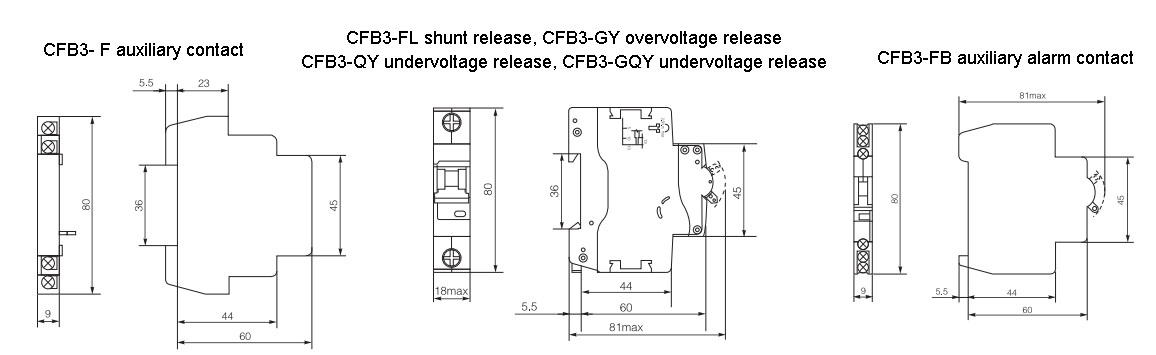

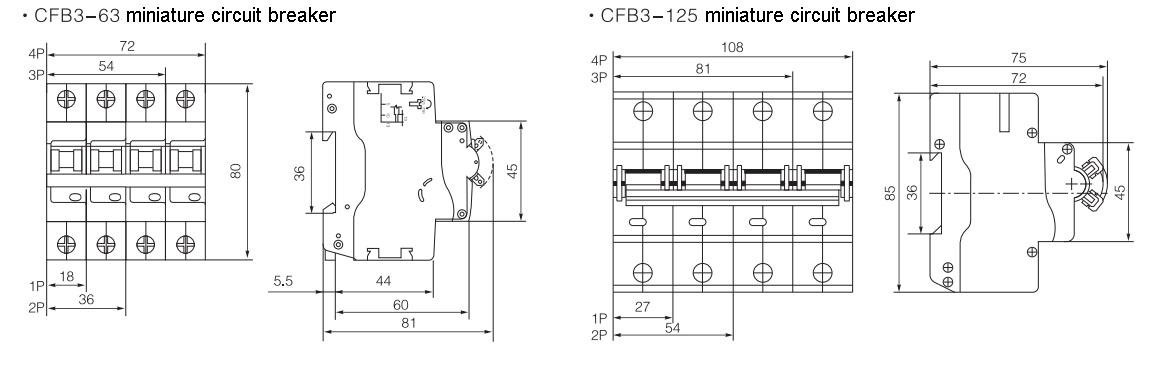

Apariencia y dimensiones

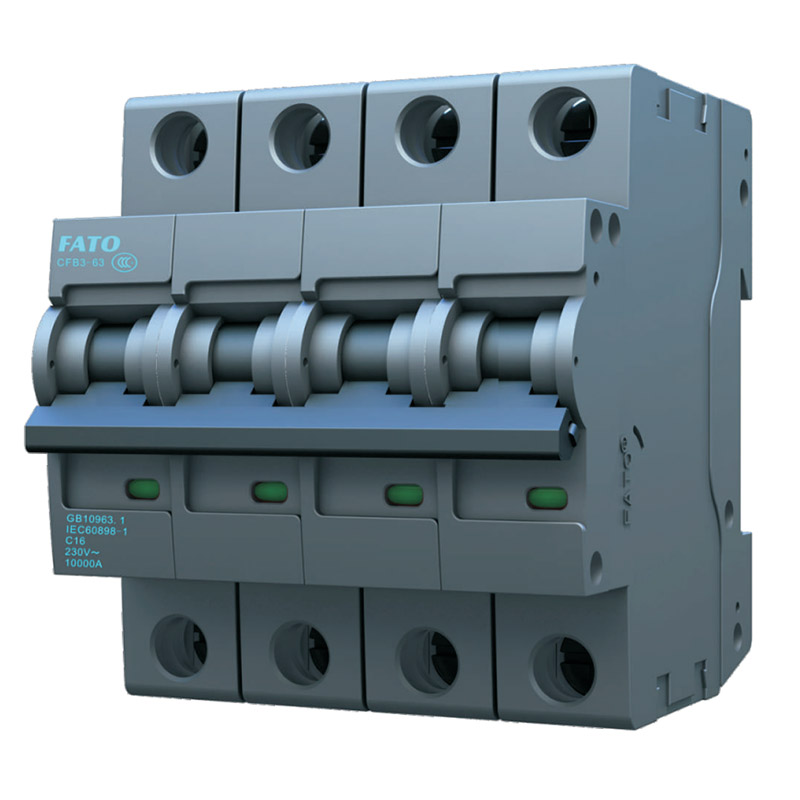

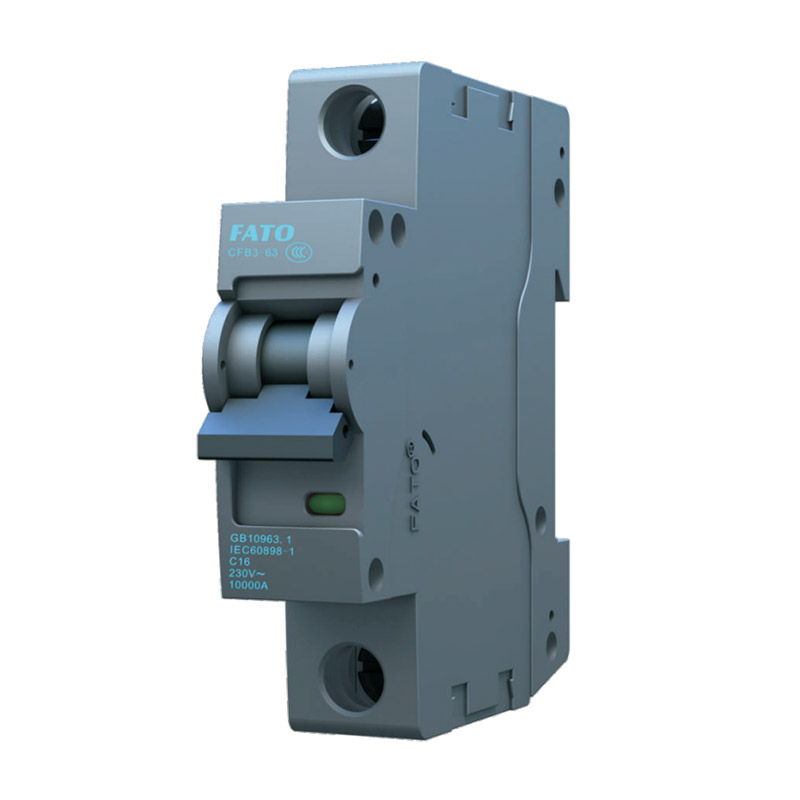

Espectáculos de productos
