Interruptor de circuito en miniatura DZ47-63 MCB
El interruptor de circuito miniatura de la serie DZ47-63 está diseñado para usar en sistemas de iluminación y distribución de motores, protegiendo contra sobrecargas y cortocircuitos. Su diseño innovador, construcción ligera y operación confiable lo convierten en una solución de alto rendimiento.
Modelo:DZ47-63
Enviar Consulta
Descripción del Producto

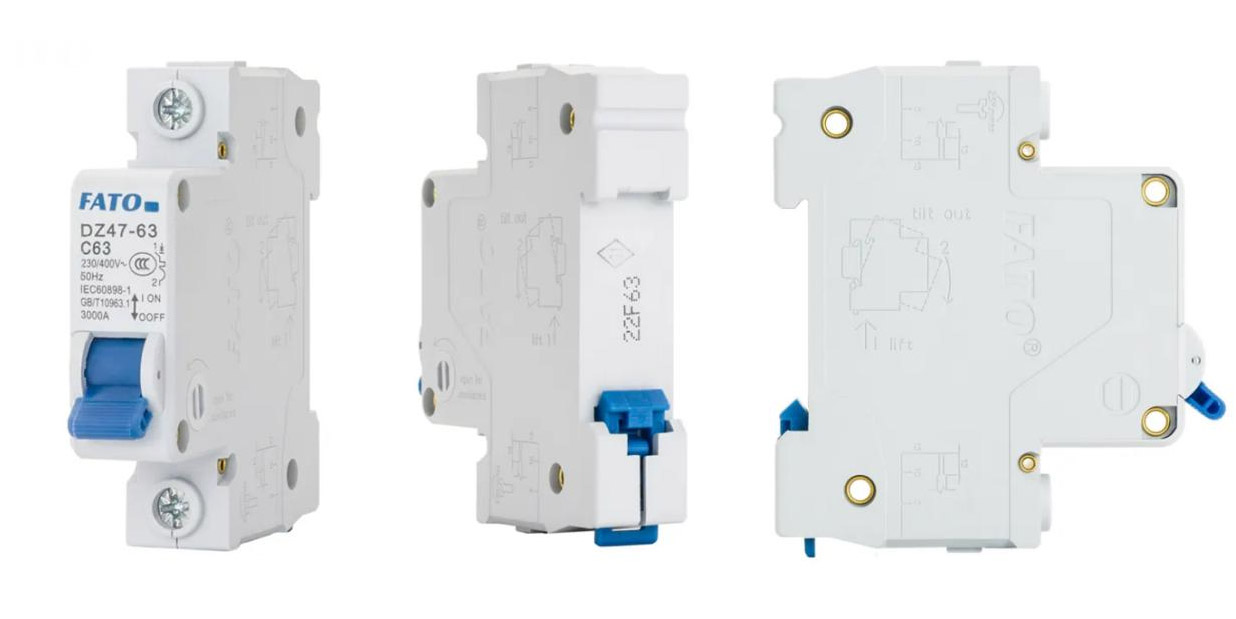

Los detalles de los productos muestran
Alcance de la aplicación
El nuevo interruptor de circuito en miniatura de la serie DZ47 es adecuado para la protección contra la sobrecarga y el cortocircuito de las líneas, la iluminación y el equipo de alimentación en circuitos con CA 50Hz, voltaje nominal de 230/400V y corriente nominal de hasta 100A y debajo. También se puede utilizar para una conmutación poco frecuente de líneas y equipos en condiciones normales.
El producto cumple con los estándares IEC60898-1 y GB/T 0963.1.
Características de la estructura
Los interruptores de circuitos en miniatura en este set están formados por carcasa de plástico, protección contra sobrecorriente, mecanismo operativo, contactos y sistema de extinción de arco. La carcasa está construida a partir de material de plástico duradero y retardante de llama. El disyuntor de varios polos se crea combinando varios postes individuales, con la protección y el mango conectado a través de barras y cubiertas para mantener la uniformidad en el funcionamiento de cada polo.
Condición de trabajo
◇ El límite superior de la temperatura del aire circundante no debe exceder+40 ℃, el límite inferior no será inferior a -5 ℃, y el valor promedio de 24 horas no excederá+35 ℃;
◇ Altitud: la altitud del sitio de instalación no debe exceder los 2000 m;
◇ Condiciones atmosféricas: a+40 ℃, la temperatura relativa del aire no excede el 50%, y se permite una mayor humedad relativa a temperaturas más bajas;
◇ La temperatura mínima promedio del mes más húmedo no excederá+25 ℃, y la humedad relativa máxima promedio de ese mes no excederá el 90%, teniendo en cuenta la condensación en la superficie del producto causada por cambios de temperatura;
◇ Nivel de contaminación: Nivel 2;
◇ Categoría de instalación: Clase III;
◇ Tipo de instalación: TH35-7.5 Tipo de riel de instalación se utiliza para la instalación;
◇ Condiciones de instalación: El ángulo de inclinación entre la superficie de instalación y la superficie vertical no debe exceder los 5 °.
Especificaciones y parámetros
|
Tipo |
Current clasificado (a) |
Registro. |
Voltaje (v) |
Capacidad de ruptura (a) |
|
B |
1,2,3,4,6,10,16,20,25,32,40a |
1 |
230/415 |
6000 |
|
2,3,4 |
400 |
|||
|
50,63a |
1 |
230/415 |
4500 |
|
|
2,3,4 |
400 |
|||
|
C |
1,2,3,4,6,10,16,20,25,32,40a |
1 |
230/415 |
6000 |
|
2,3,4 |
400 |
|||
|
50,63a |
1 |
230/415 |
4500 |
|
|
2,3,4 |
400 |
|||
|
D |
1,2,3,4,6,10,16,20,25,32,40a |
1 |
230/415 |
4500 |
|
2,3,4 |
400 |
|||
|
Peso (g) |
1P |
2P |
3P |
4p |
|
102 |
208 |
308 |
408 |

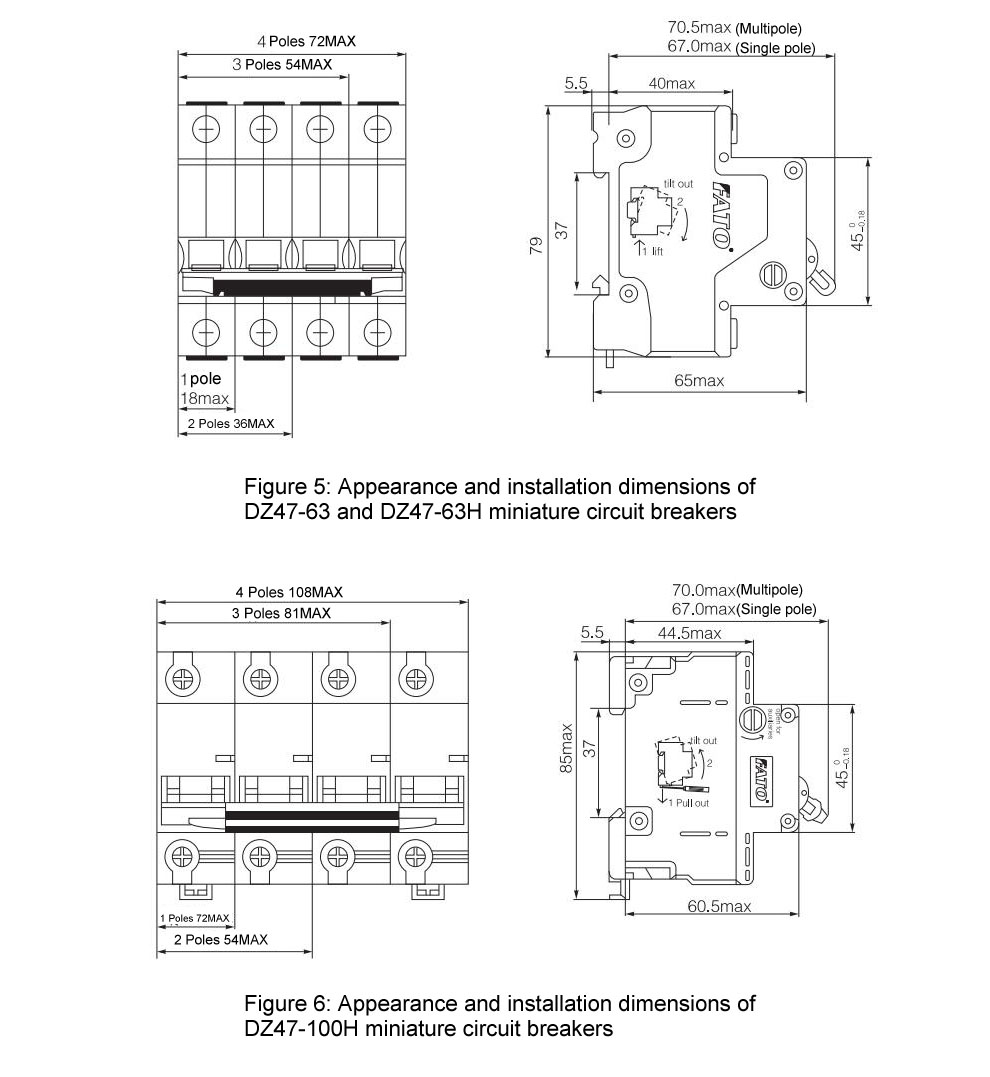

Apariencia y dimensiones

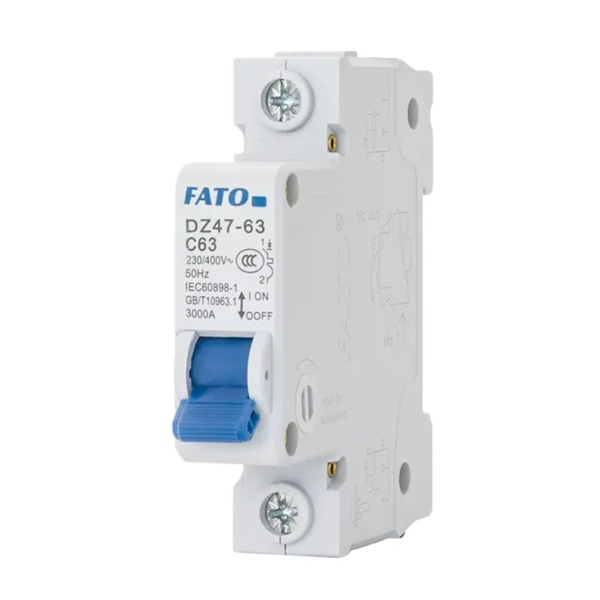

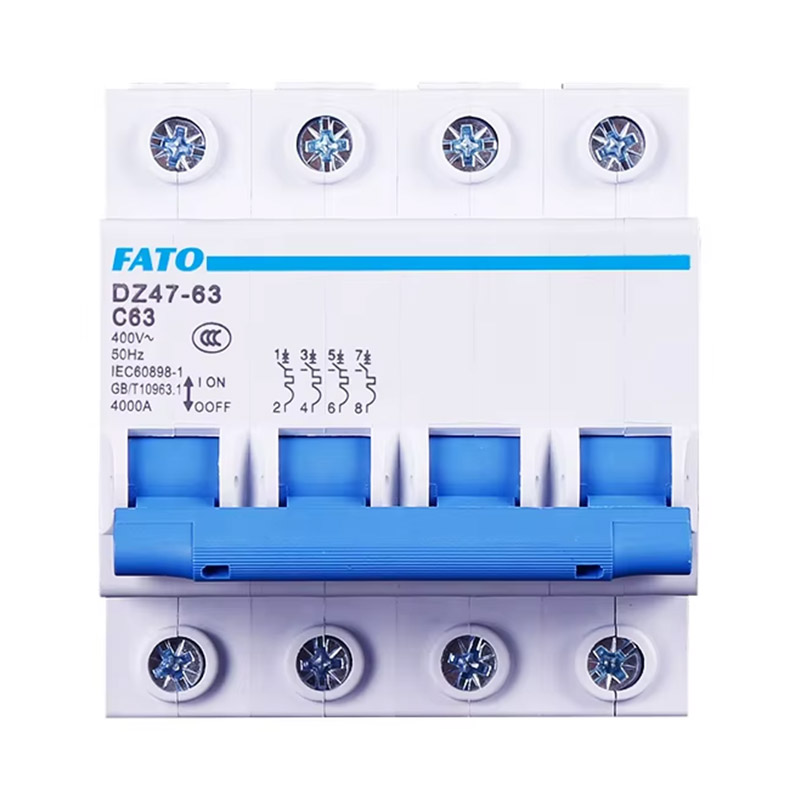

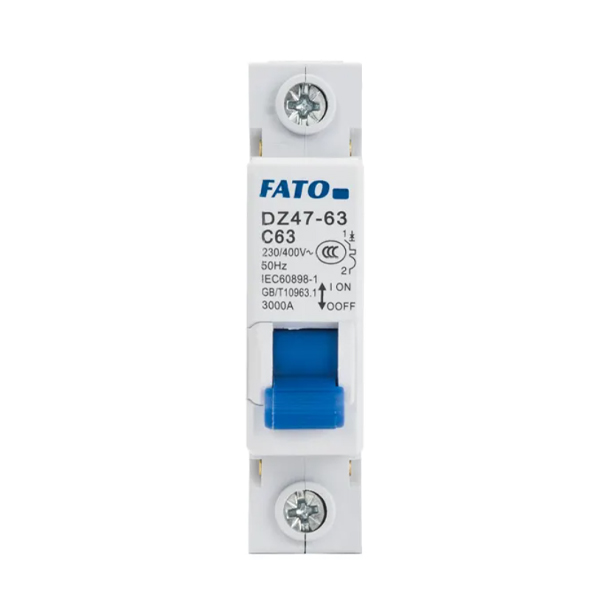

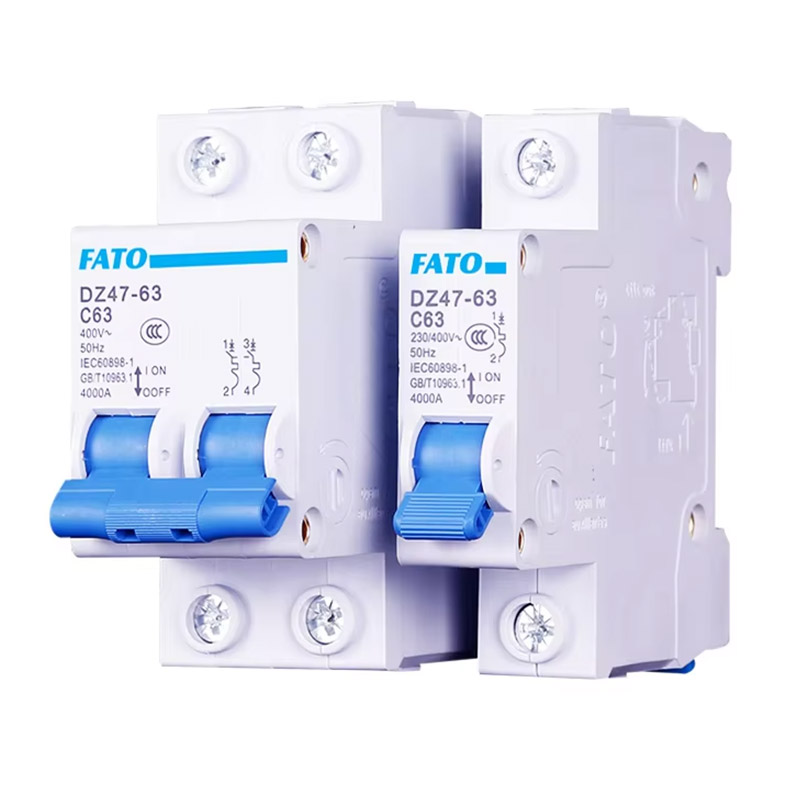

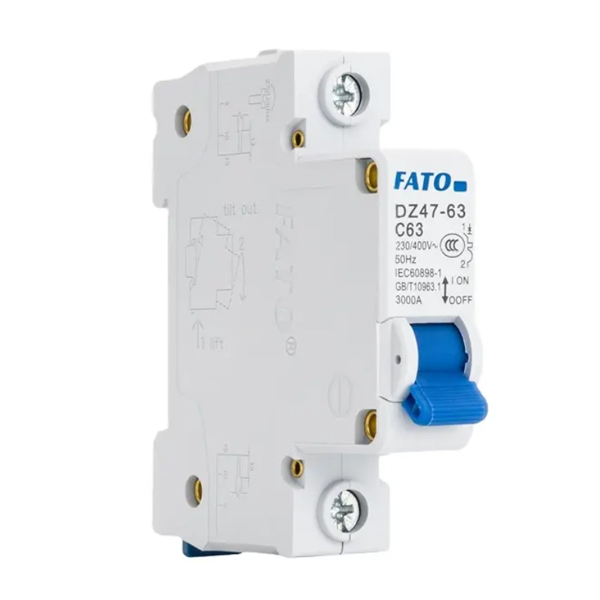

Espectáculos de productos
