DZ47S-63 MCB Circuito en miniatura Capacidad de ruptura 4.5ka

Descripción del Producto

Alcance de la aplicación

El interruptor de circuito miniatura de la serie DZ47S-63 (H) está diseñado para proteger contra sobrecargas y cortocircuitos en sistemas eléctricos con una frecuencia de CA de 50Hz, una calificación de voltaje máxima de 230/400V y una calificación de corriente de hasta 100A. Además, se puede usar para el cambio ocasional de líneas y equipos en condiciones de funcionamiento normales. Este producto cumple con los siguientes estándares: IEC60898-1 、 GB10963.1

Características de la estructura

Este seriers de interruptores de circuitos comprende un recinto de plástico robusto, una liberación de sobrecorriente, un mecanismo operativo, contactos y un sistema de supresión de ARC. La carcasa externa está construida a partir de un material plástico de alto rendimiento y resistente al fuego. En esta configuración, varias unidades de un solo polo se combinaron con un interruptor de circuito de polos múltiples, con el mecanismo de viaje vinculado por una varilla y el mango de funcionamiento conectado por operación de encendido/apagado en todos los postes.

Condición de trabajo

◇ El límite superior de la temperatura del aire circundante no debe exceder+40 ℃, el límite inferior no será inferior a -5 ℃, y el valor promedio de 24 horas no excederá+35 ℃;

◇ Altitud: la altitud del sitio de instalación no debe exceder los 2000 m;

◇ Condiciones atmosféricas: a+40 ℃, la temperatura relativa del aire no excede el 50%, y se permite una mayor humedad relativa a temperaturas más bajas;

◇ La temperatura mínima promedio del mes más húmedo no excederá+25 ℃, y el La humedad relativa máxima promedio de ese mes no excederá el 90%, tomando condensación de la cuenta en la superficie del producto causada por cambios de temperatura;

◇ Nivel de contaminación: Nivel 2;

◇ Categoría de instalación: Clase III;

◇ Tipo de instalación: TH35-7.5 Tipo de riel de instalación se utiliza para la instalación;

◇ Condiciones de instalación: el ángulo de inclinación entre la superficie de instalación y la vertical La superficie no debe exceder 5 °.

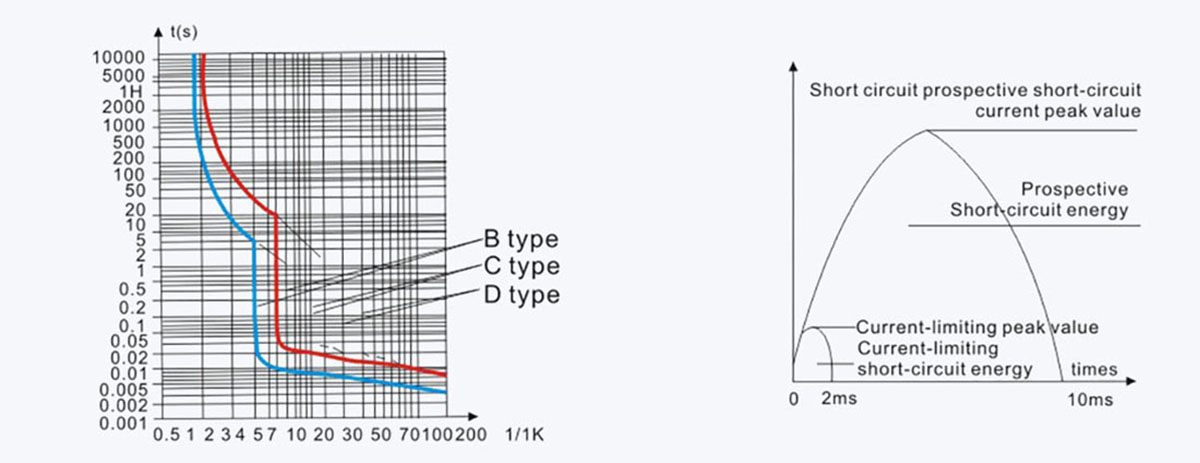

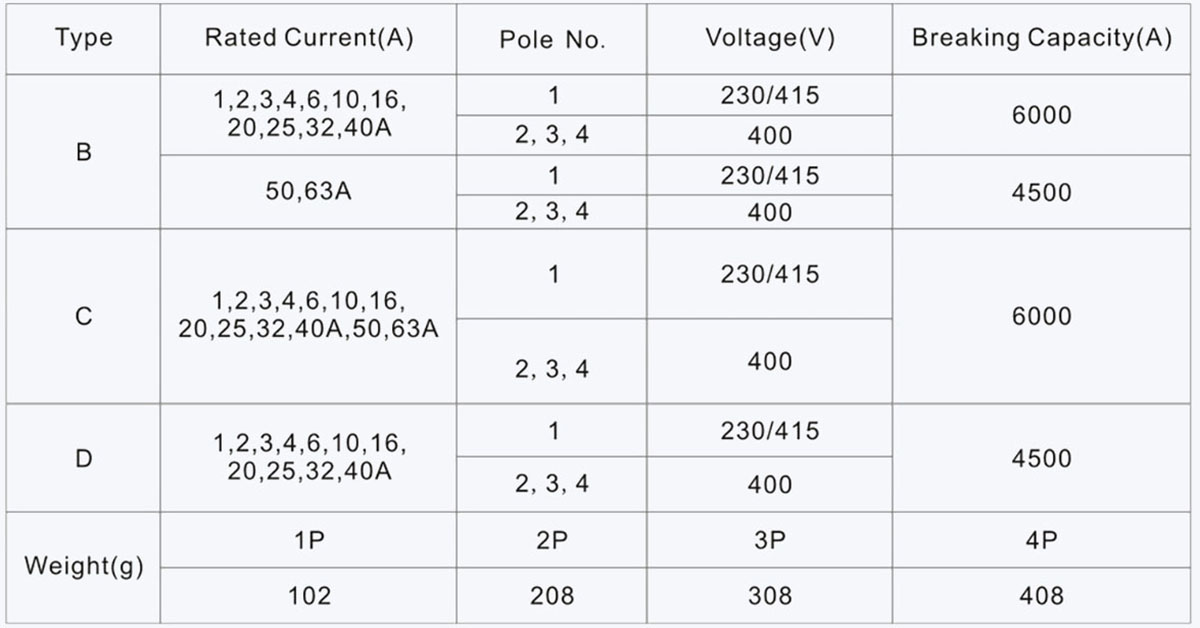

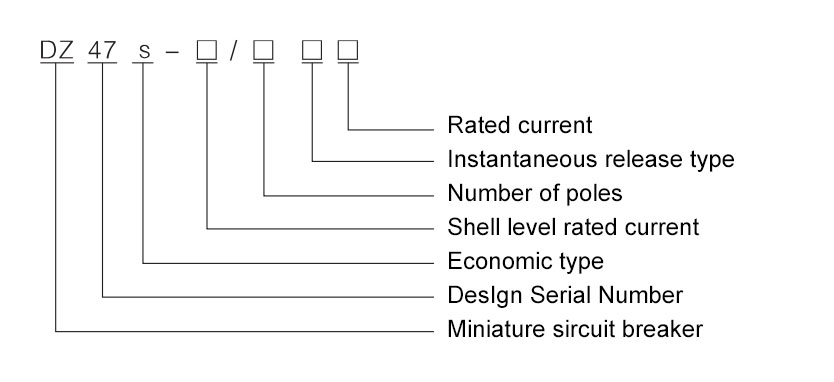

Especificaciones y parámetros

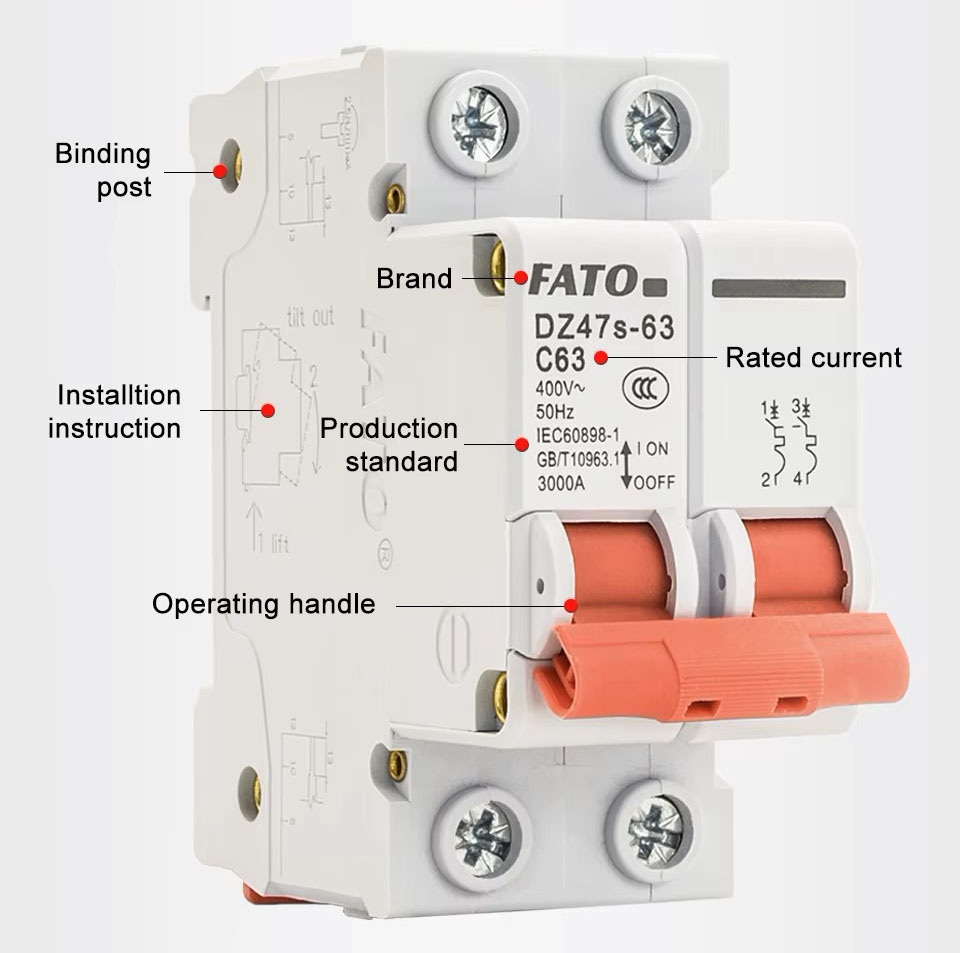

Apariencia y dimensiones

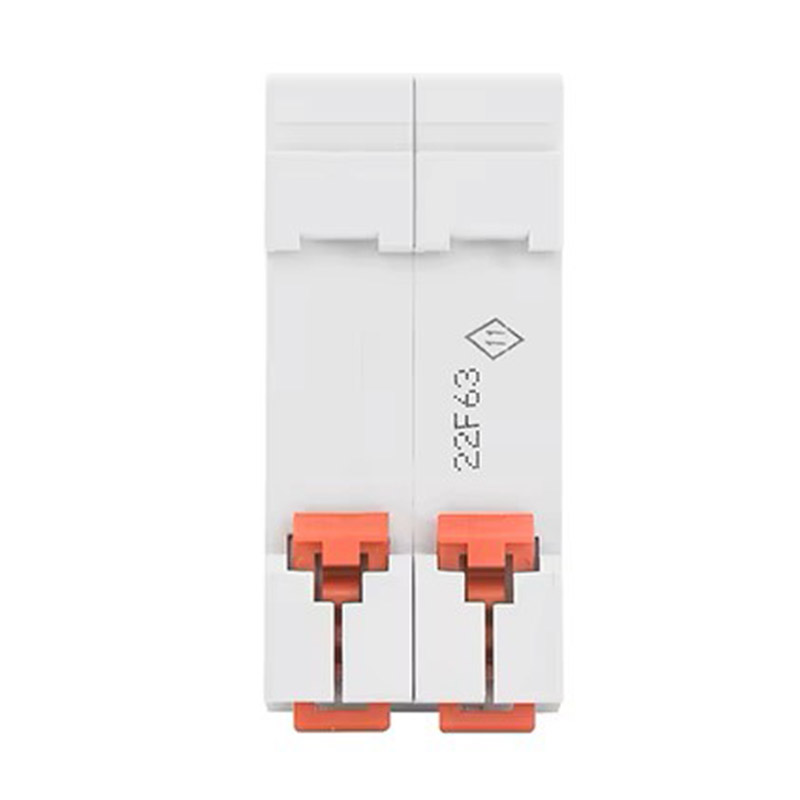

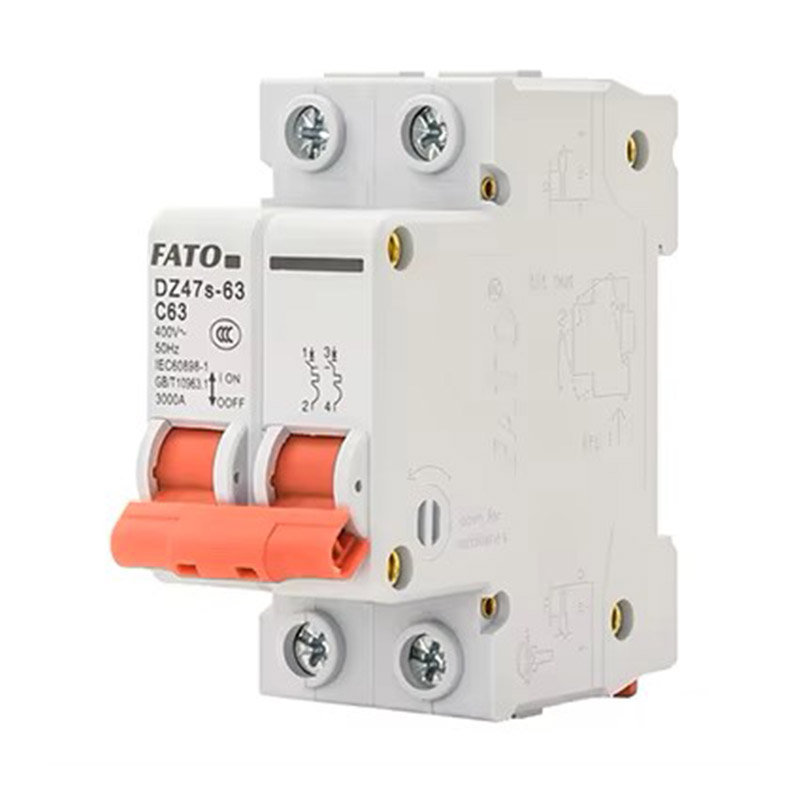

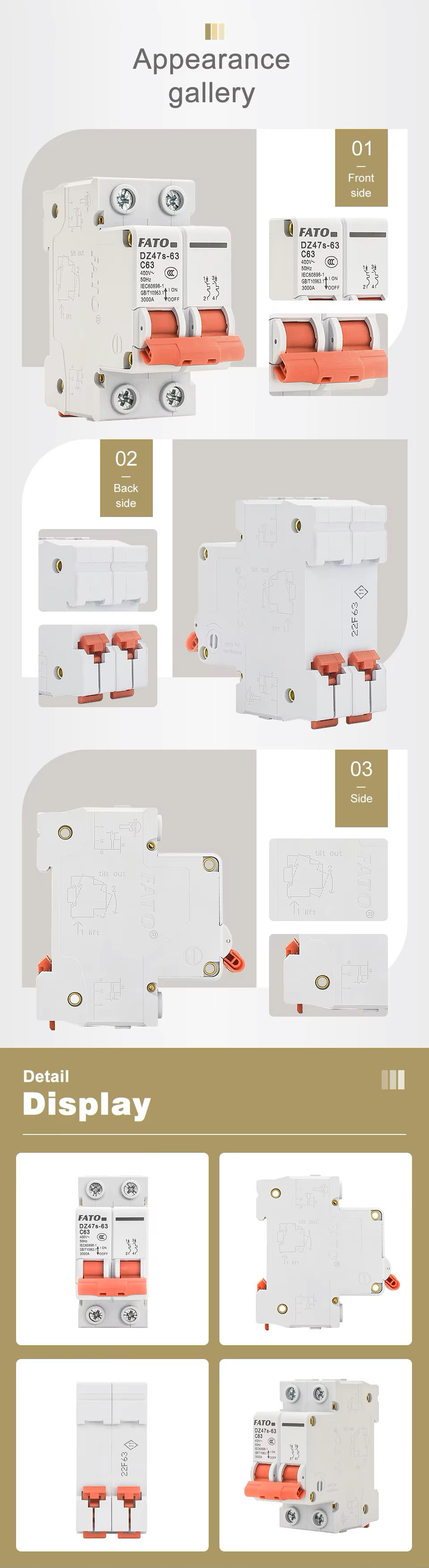

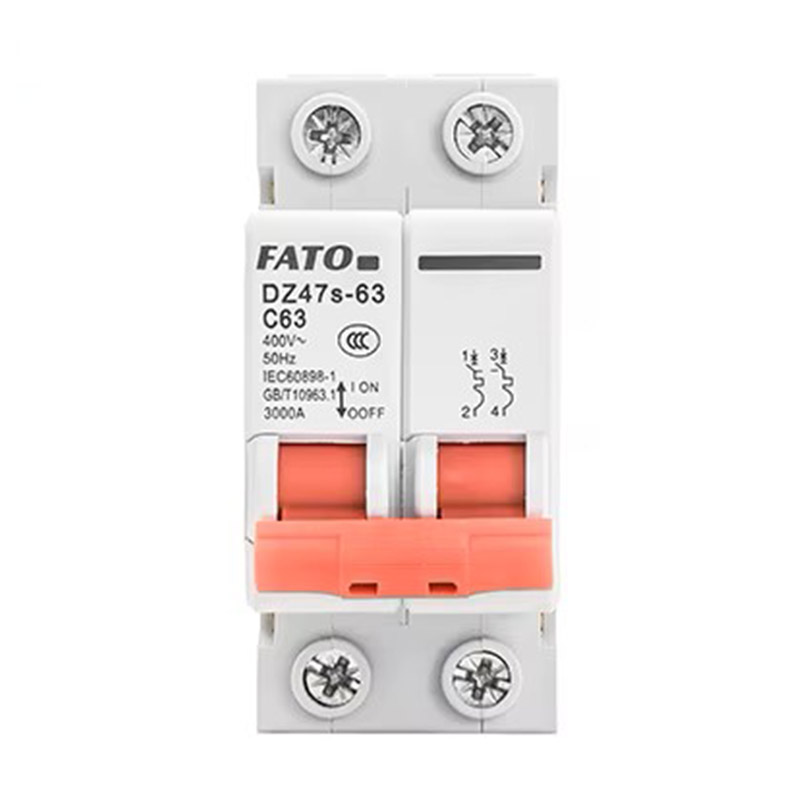

Espectáculos de productos
