CFB2S-63 MCB DIN Rail CA Circuito miniatura

Los detalles de los productos muestran

Alcance de la aplicación

El interruptor de circuito miniatura CFB2S-63 es adecuado para la protección contra la sobrecarga y el cortocircuito de los sistemas de distribución de iluminación o los sistemas de distribución de motores de jaula de ardilla con CA 50Hz, voltaje nominal de 400V y debajo, y corriente nominal de hasta 63a. También se puede utilizar para la conversión de operación poco frecuente de líneas en condiciones normales. Este interruptor de circuito es adecuado para áreas industriales, comerciales, de gran altura y residenciales. El producto cumple con los siguientes estándares: IEC60898-1 、 GB10963.1.

Características de la estructura

Estructura: El disyuntor se compone principalmente de una carcasa de aislamiento, un mecanismo operativo, un retraso, una liberación instantánea, contactos y un sistema de extinción de arco; el mecanismo operativo es una estructura de liberación de liberación. Durante la operación normal o anormal, los contactos solo pueden permanecer en la posición cerrada o abierta. Los contactos móviles del interruptor de circuito múltiple están unidos mecánicamente, y cada polo está básicamente cerrado o abierto al mismo tiempo.

Working principle: When an overload fault occurs in the circuit, the overload current causes the bimetallic strip to bend, pushing the lock buckle to release, mechanically driving the contact to disconnect and cut off the circuit quickly;When a short circuit fault occurs in the circuit, and the fault current reaches the instantaneous action value of the product, the short circuit current passes through the coil to attract the iron core and push the top rod, pushing the lock buckle open and causing it to viaje, logrando así la función de cortar el circuito;

El disyuntor tiene una función limitante de corriente. Cuando se produce un cortocircuito, el núcleo de hierro hace que el poste superior separe los contactos y también abre la hebilla de bloqueo. La resistencia del arco reduce la corriente de cortocircuito, desempeñando un papel limitante de corriente. El mecanismo funciona simultáneamente para mantener los contactos en la posición desconectada. El arco se extingue rápidamente a través de la acción integral del sistema de extinción de arco.

Condición de trabajo

◇ El límite superior de la temperatura del aire circundante no debe exceder+40 ℃, el límite inferior no será inferior a -5 ℃, y el valor promedio de 24 horas no excederá+35 ℃;

◇ Altitud: la altitud del sitio de instalación no debe exceder los 2000 m;

◇ Condiciones atmosféricas: a+40 ℃, la temperatura relativa del aire no excede el 50%,

y se permite una mayor humedad relativa a temperaturas más bajas;

◇ La temperatura mínima promedio del mes más húmedo no excederá+25 ℃, y el La humedad relativa máxima promedio de ese mes no excederá el 90%, tomando condensación de la cuenta en la superficie del producto causada por cambios de temperatura;

◇ Nivel de contaminación: Nivel 2;

◇ Categoría de instalación: Clase III;

◇ Tipo de instalación: TH35-7.5 Tipo de riel de instalación se utiliza para la instalación;

◇ Condiciones de instalación: el ángulo de inclinación entre la superficie de instalación y la vertical La superficie no debe exceder 5 °.

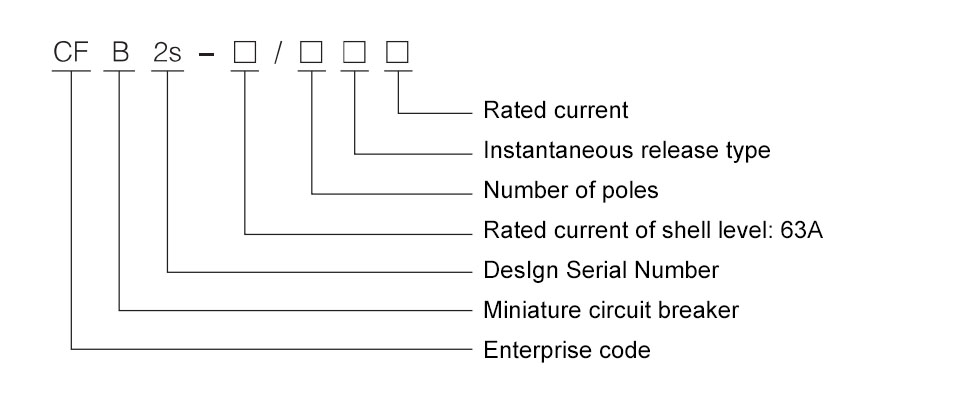

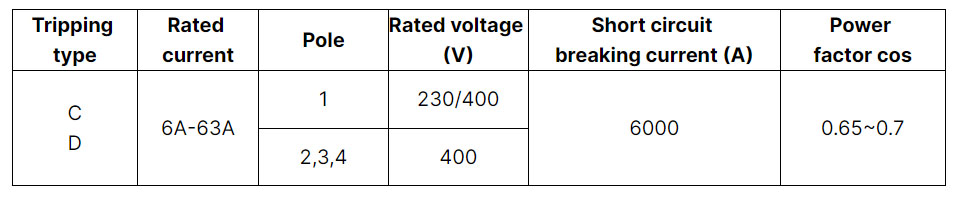

Especificaciones y parámetros

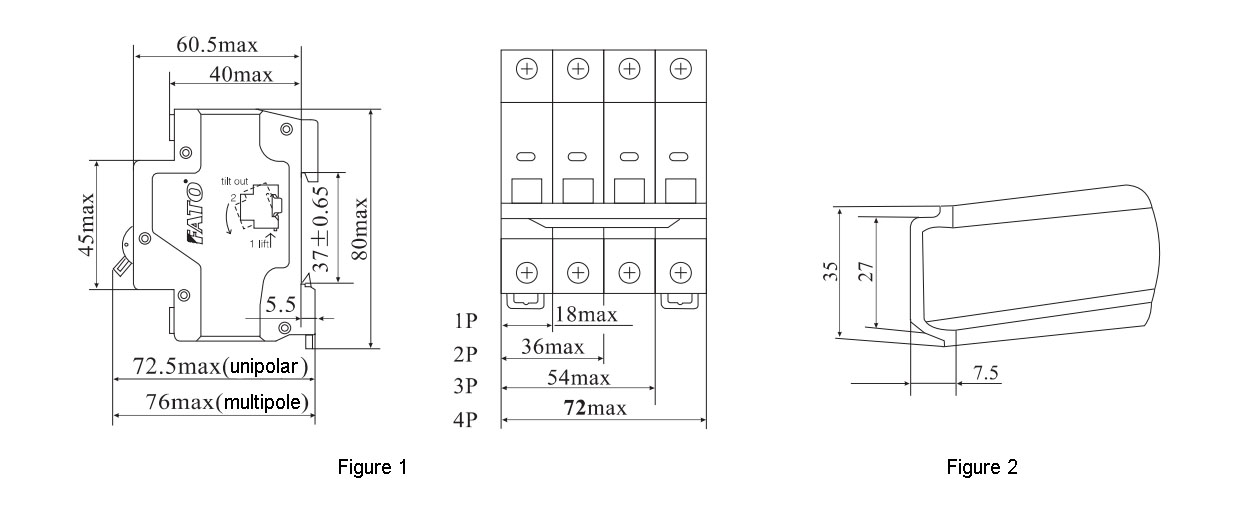

Apariencia y dimensiones

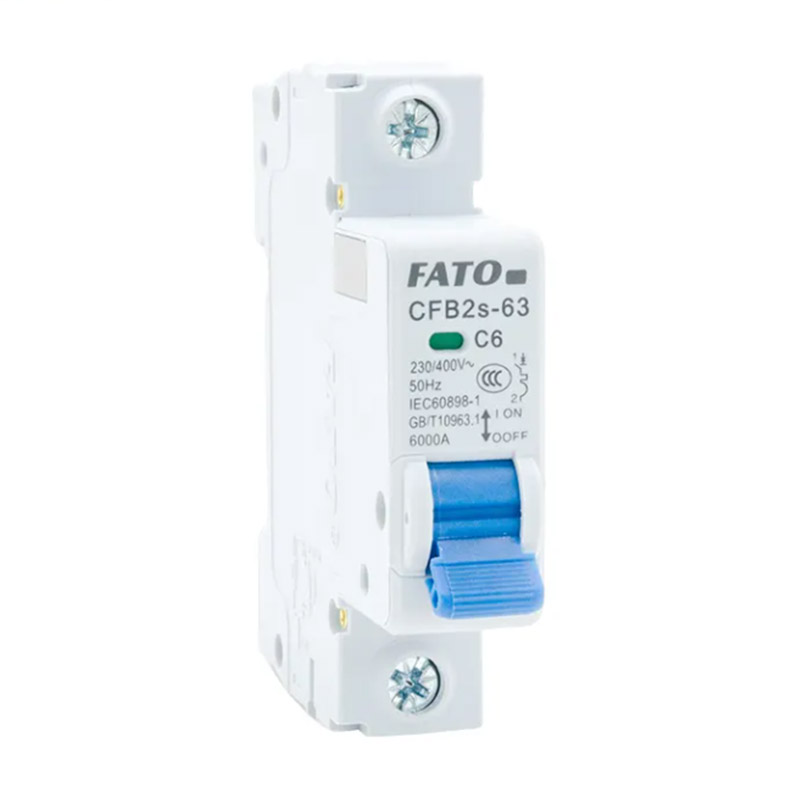

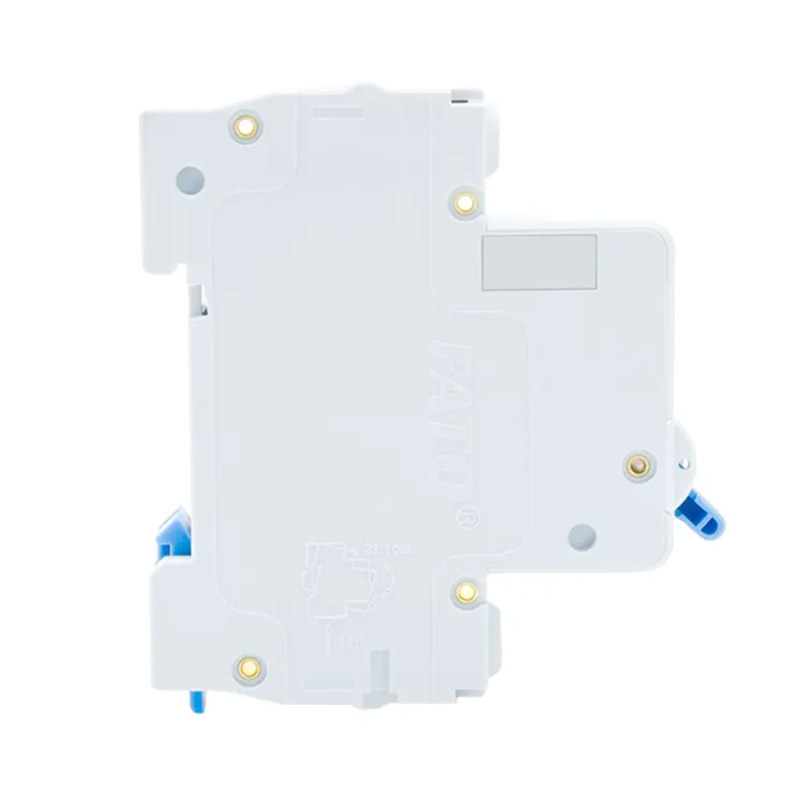

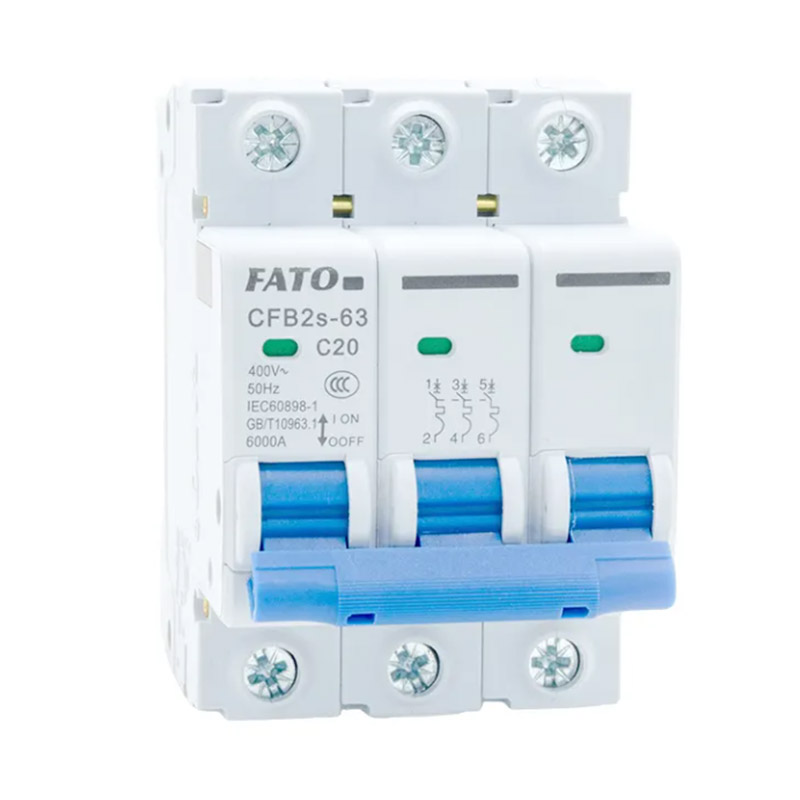

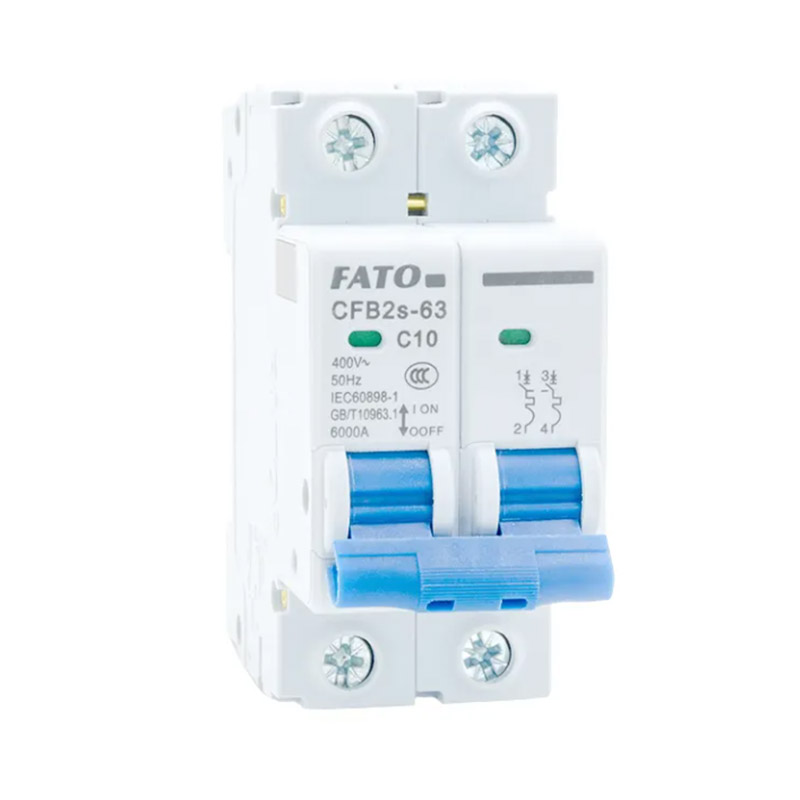

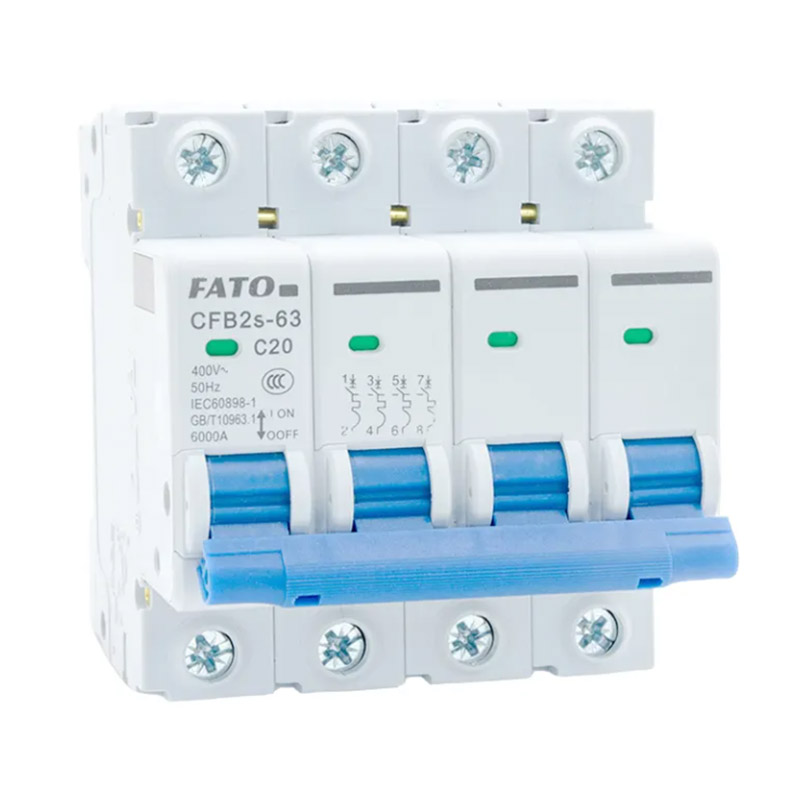

Espectáculos de productos
