Descripción de circuito de casos moldeados de la serie DZ20 MCCB

Instrución de función del producto

Alcance de la aplicación

El interruptor de circuito de caparazón de plástico de la serie DZ20 (en adelante, con referencia como interruptor de circuito) es adecuado para líneas de distribución con CA 50Hz, corriente nominal de hasta 1250a, voltaje de aislamiento nominal de 660V, voltaje de trabajo nominal de 380V (400V) y debajo, como sobrecarga, circuito de sobrecarga y protección de voltaje para energía eléctrica distribuida, líneas y equipos de energía. Entre ellos, los interruptores de circuitos de tipo Y, J y G con corriente nominal de 225a e Y tipo 400A también se pueden usar para proteger los motores. En circunstancias normales, el interruptor de circuito puede usarse para una conmutación poco frecuente de líneas y inicio poco frecuente de motores.

El producto cumple con los siguientes estándares: JB8589 、 GB14048.2 、 IEC947-2.

Características estructurales

Esta serie de interruptores de circuitos se basa en el producto en forma de Y y consta de cuatro piezas: carcasa de aislamiento, mecanismo operativo, sistema de contacto y dispositivo de liberación.

El mecanismo operativo de un disyuntor tiene la función de cerrar y desconectar rápidamente los contactos, y su "cierre", "apertura" y "la posición del mango distingue posiciones de disparo libre".

Los interruptores de circuitos de tipo C y tipo J se derivan y diseñan en función del producto básico de Y-Type. Los interruptores de circuitos de tipo J mejoran la estructura de los contactos de los interruptores de circuito de tipo Y de modo que en el caso de un cortocircuito, los contactos dinámicos y estáticos pueden desconectarse rápidamente antes de que se active el mecanismo, logrando el objetivo de mejorar la capacidad de ruptura.

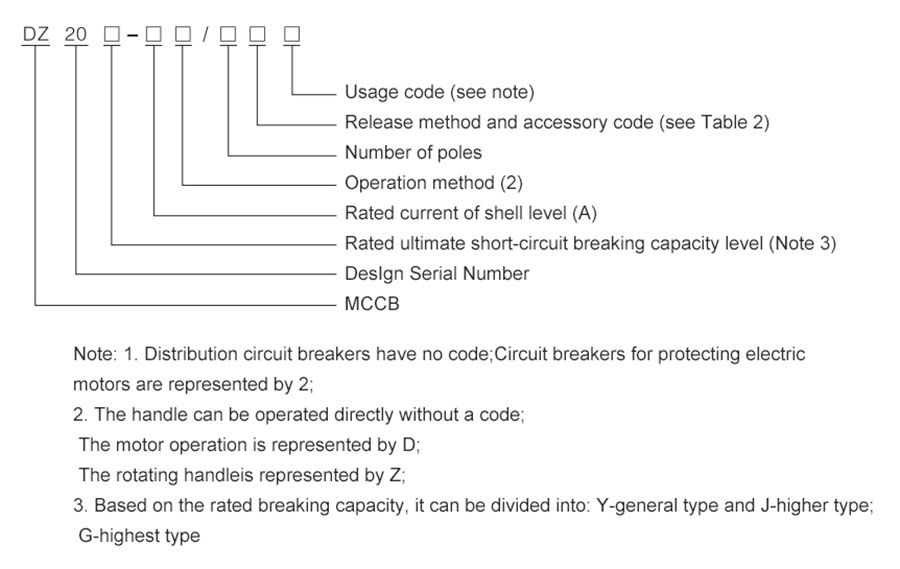

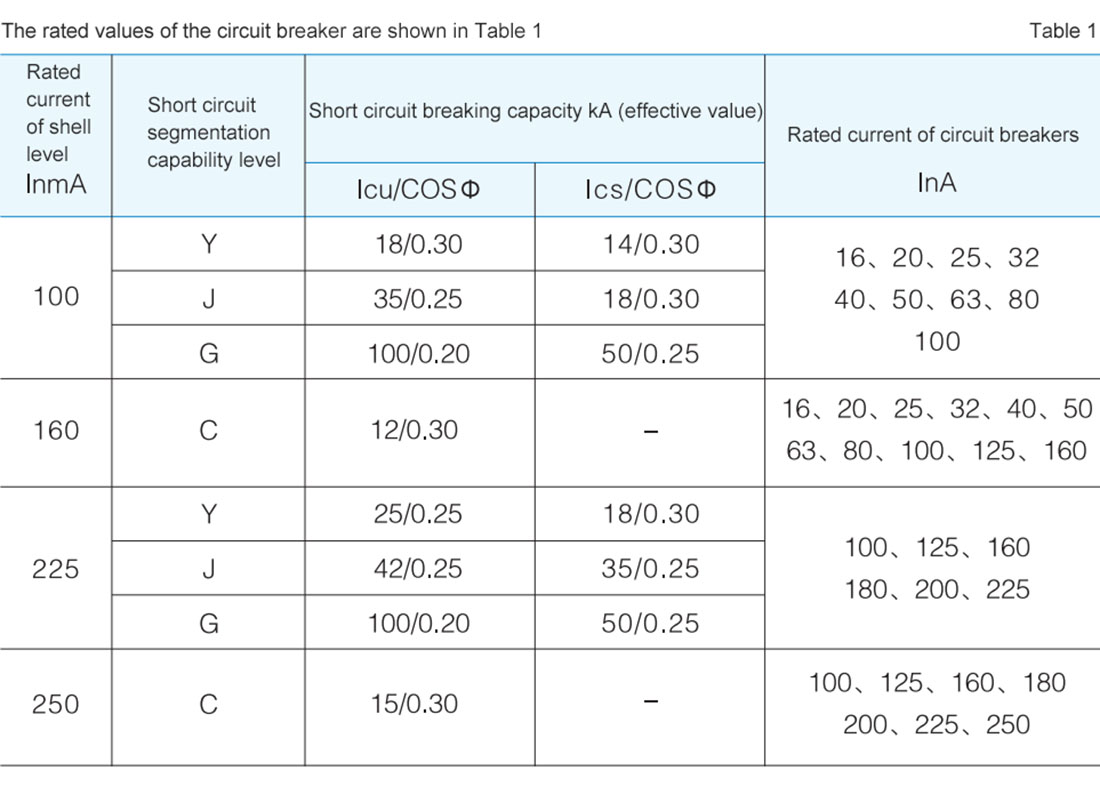

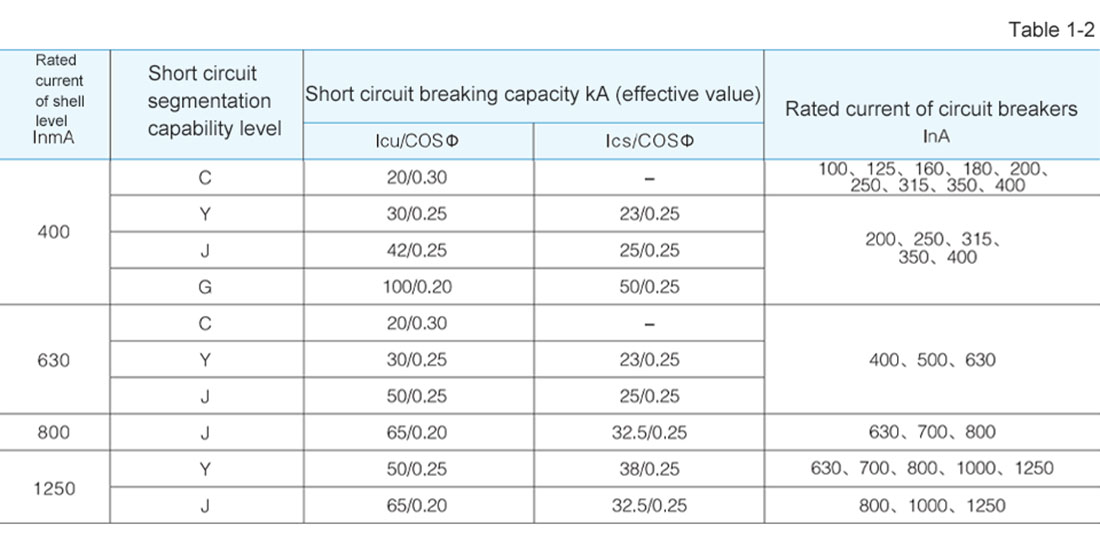

Especificaciones y parámetros

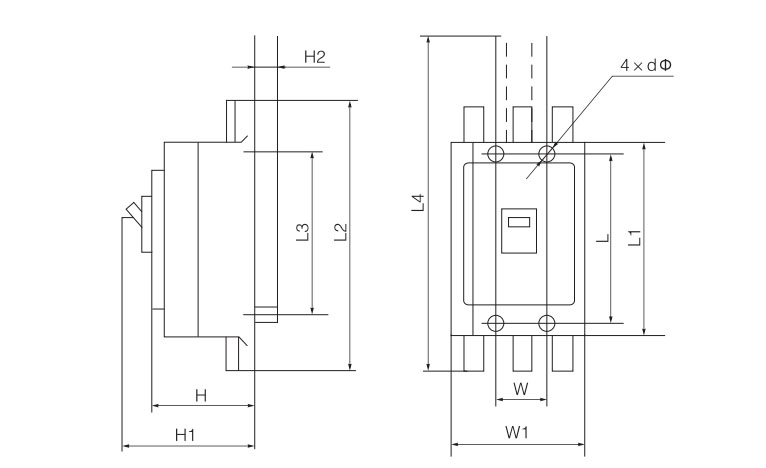

Apariencia y dimensiones

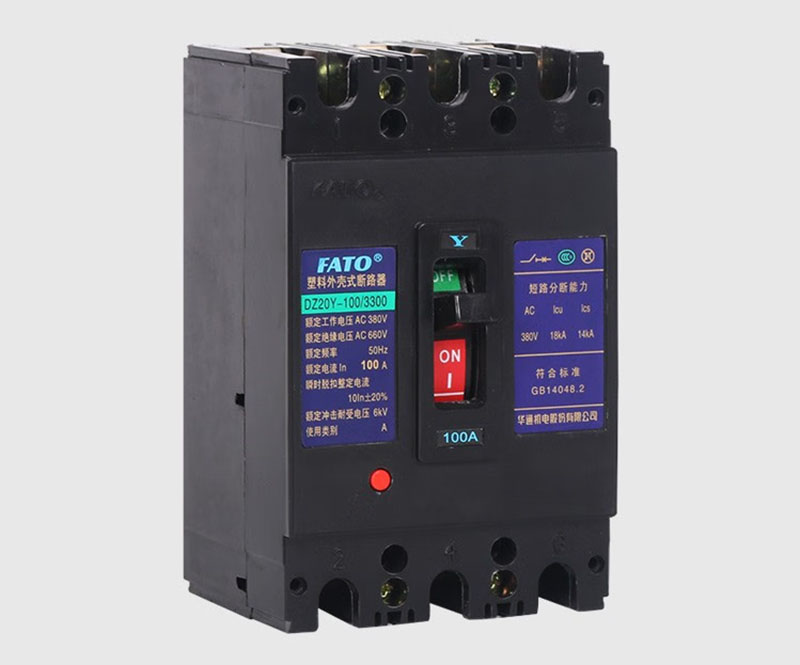

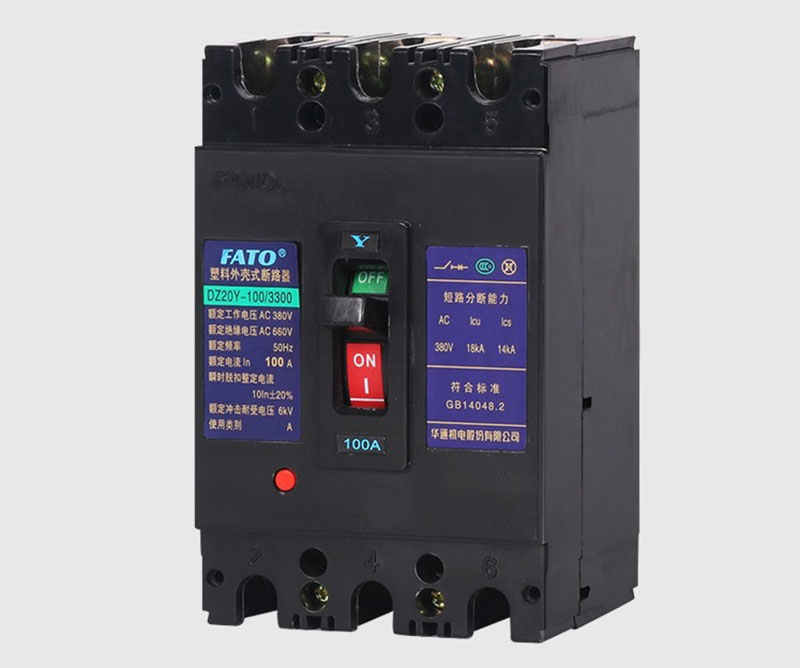

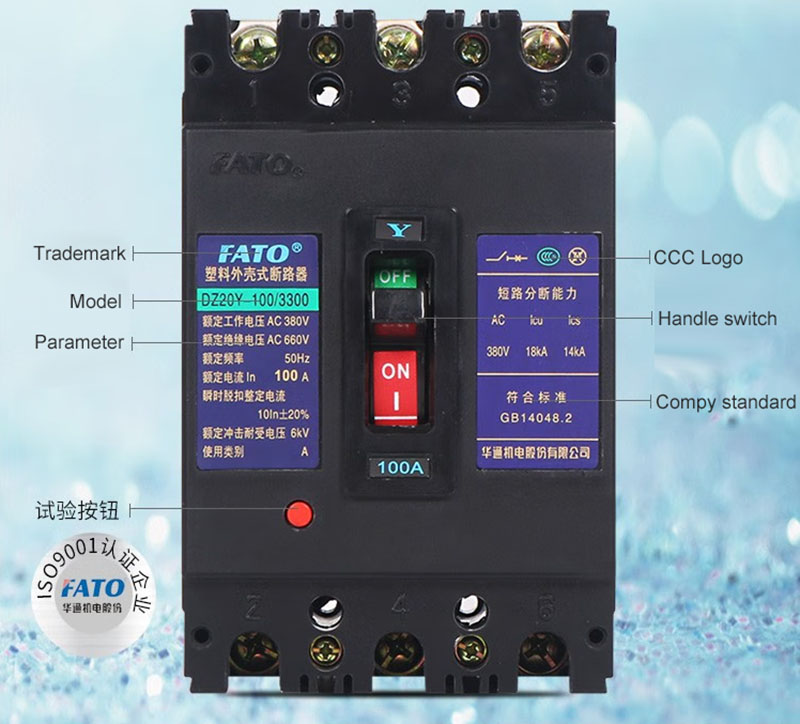

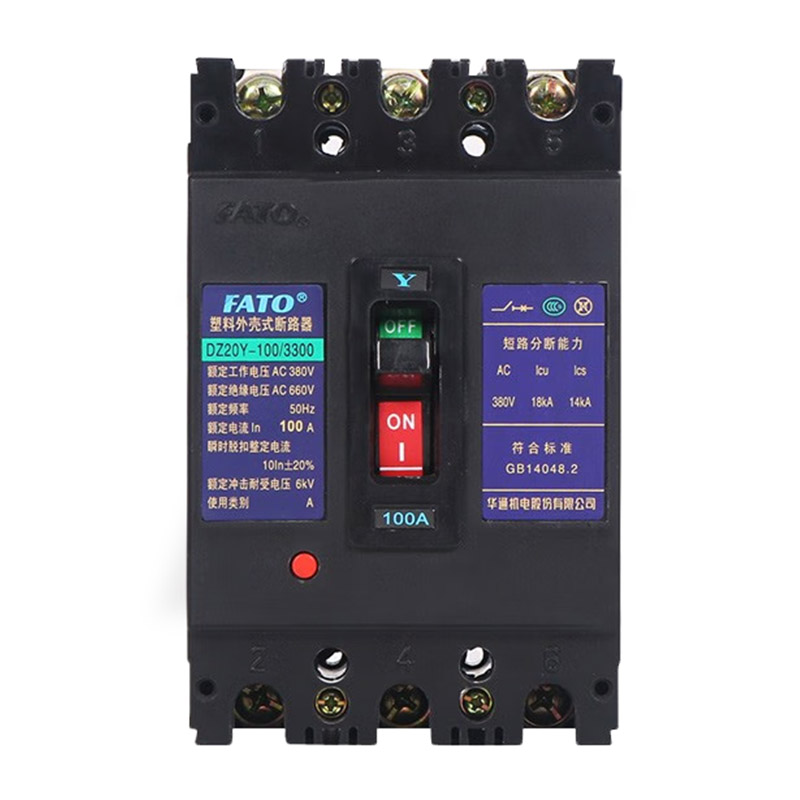

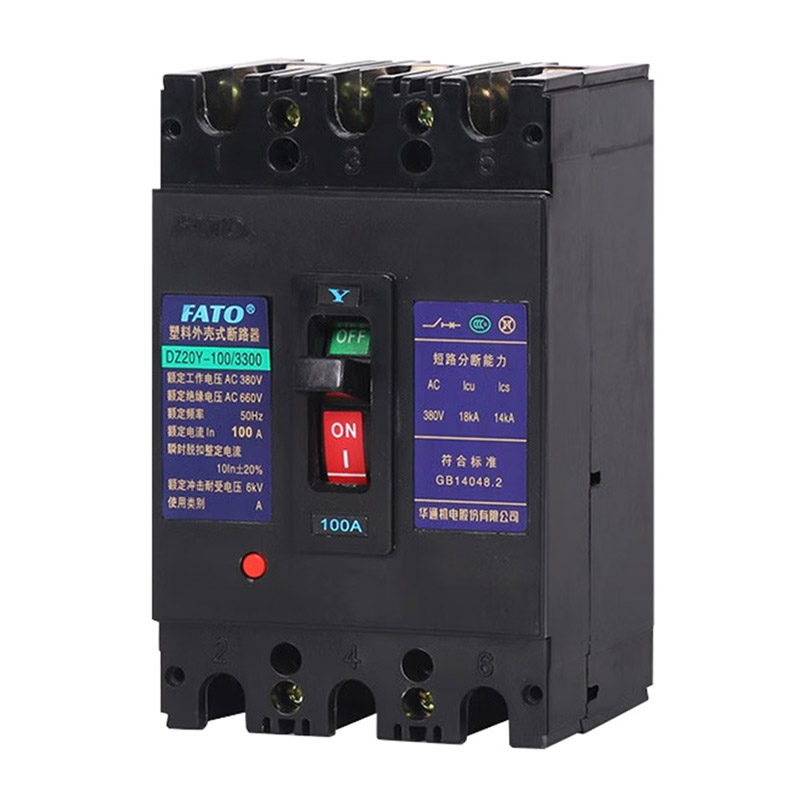

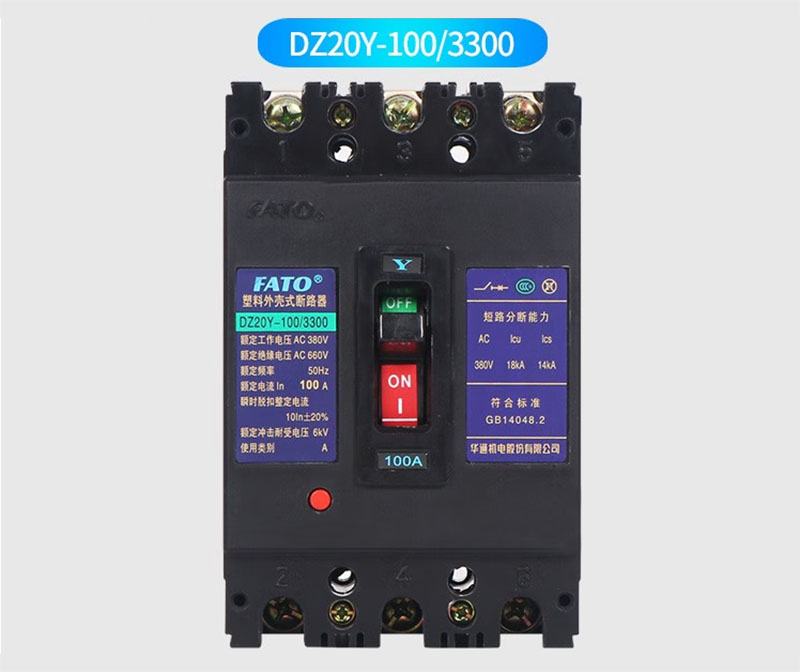

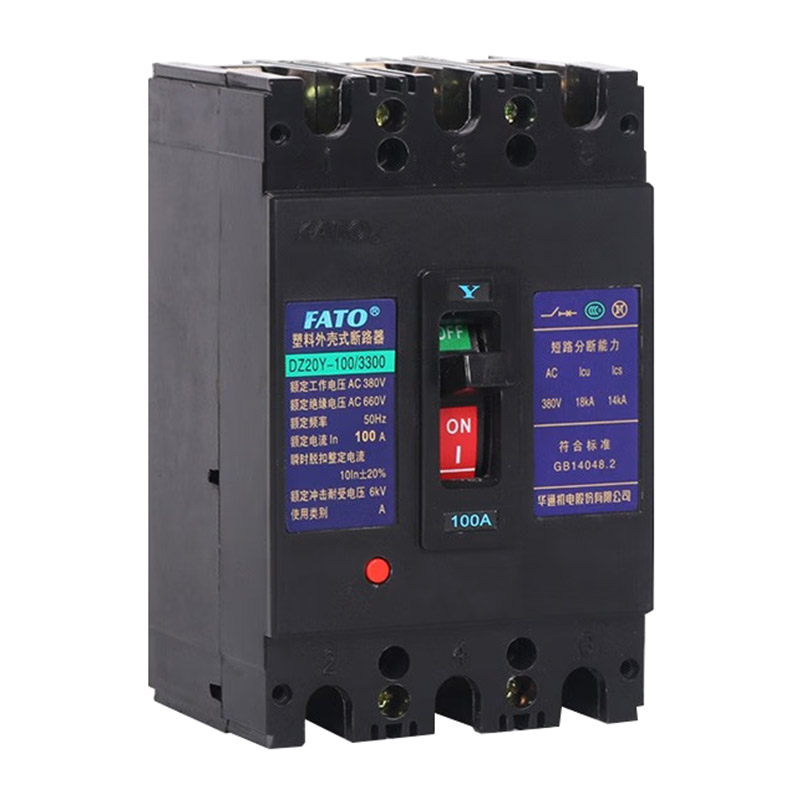

Espectáculos de productos
