CFB2SLE-63 RCCB Circuito de fuga de tierra

Descripción del Producto

Alcance de la aplicación

♦ Adecuado para circuitos de red de distribución con AC 50/60Hz, voltaje de trabajo nominal de 400V y debajo, y corriente nominal de hasta 63a y menos;

♦ Proporcionar protección de contacto indirecta para el ser Humen;

♦ Proporcionar protección contra fugas para el equipo;

♦ Protección de sobrecarga y cortocircuito para líneas y equipos de energía;

♦ En circunstancias normales, se puede utilizar para un cambio poco frecuente de circuitos y inicio poco frecuente de motores.

♦ Cumple con los estándares:

Estándares internacionales: IEC61009-1;

Estándar nacional: GB/T16917.1.

Condición de trabajo

◇ Altitud: ≤2000m;

◇ Humedad ambiental: no excede el 50% a una temperatura ambiente máxima de+40 ℃, con una mayor humedad relativa posible a temperaturas más bajas, como alcanzar el 90% a 20 ℃, teniendo en cuenta la condensación en la superficie del producto debido a cambios de temperatura;

◇ Condiciones de instalación: el campo magnético externo del sitio de instalación no debe exceder 5 veces el campo geomagnético en ninguna dirección. El interruptor de circuito de corriente residual generalmente debe instalarse verticalmente, con el mango hacia arriba para conectarse a la fuente de alimentación. La ubicación de instalación no debe tener un impacto o vibración significativo;

◇ Categoría de instalación: II;

Tipo de instalación: se adopta la instalación de riel de guía estándar TH35-7.5;

◇ Nivel de contaminación: 2;

◇ Método de cableado: use tornillos para apretar el cableado.

Especificaciones y parámetros

♦ Números de postes: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Corriente clasificada en (a): 6,10,16,20,25,32,40,50,63;

♦ Voltaje de trabajo nominal: 230V, 400V;

♦ Voltaje de aislamiento nominal UI: 400V;

♦ Capacidad de ruptura clasificada UCI (KA): 6ka;

♦ Conexión residual nominal y capacidad de desconexión L △ M: 2000a;

♦ Corriente de operación residual nominal L △ N (MA): 30;

♦ VIDA MECÁNICA: ciclos 20000;

♦ VIDA ELÉCTRICA: 10000 ciclos;

♦ Nivel de protección: IP20;

♦ Método de instalación: riel guía integrado;

♦ Método de cableado: terminales de cableado con abrazaderas;

♦ Capacidad de cableado: permita que los cables por debajo de 16 mm2 se conecten (cuando INM = 63A);

♦ Torque de ajuste: 2n • M (cuando INM = 63A);

♦ El tiempo máximo de ruptura de la corriente residual nominal es T: 0.1s.

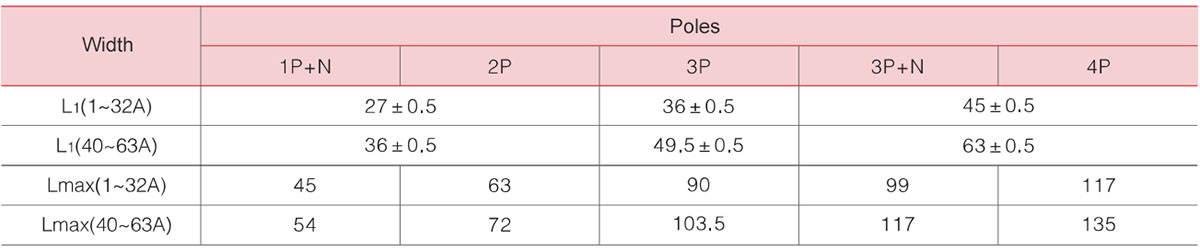

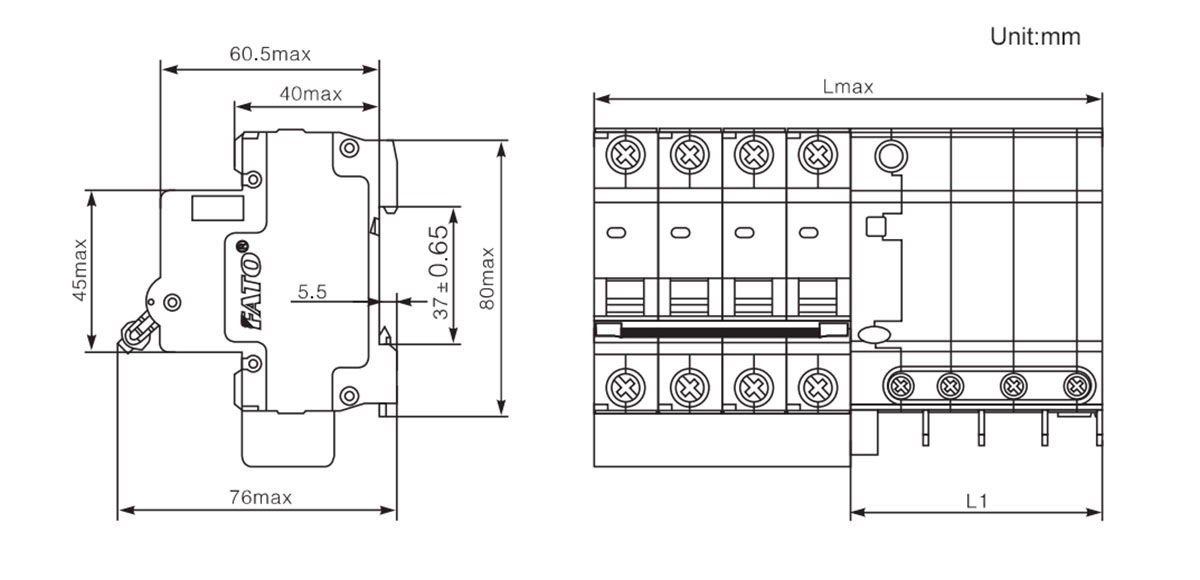

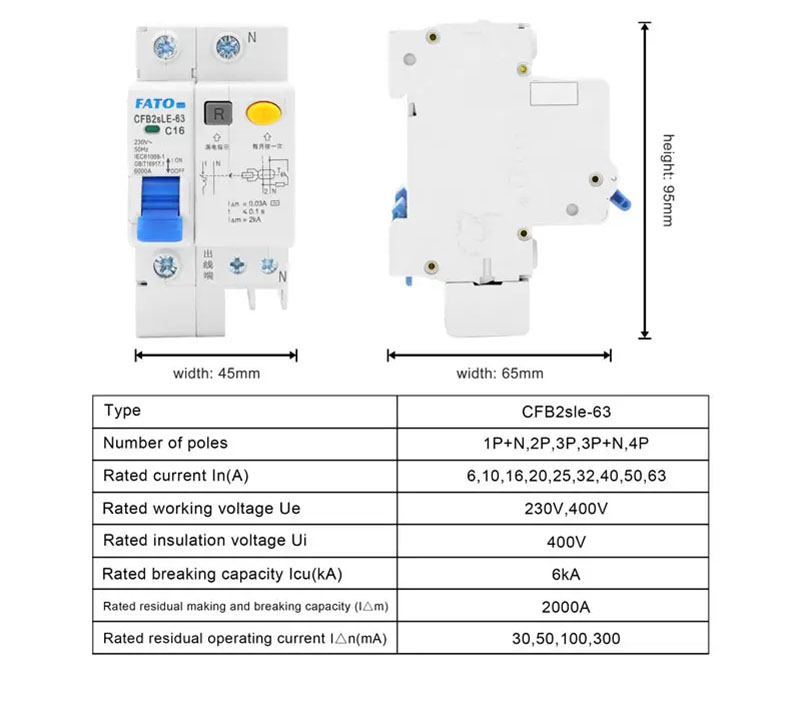

Apariencia y dimensiones

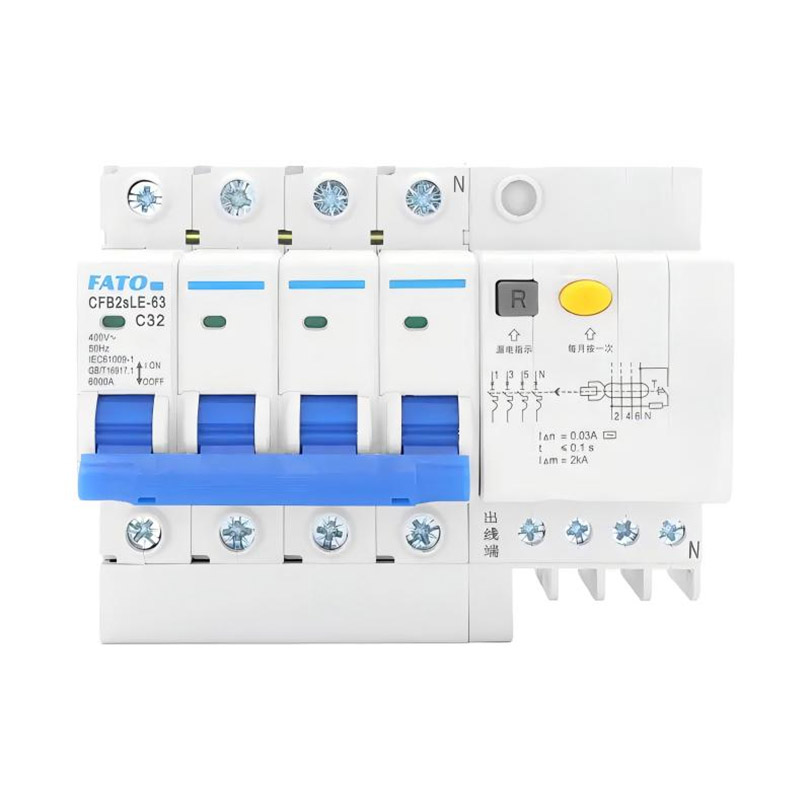

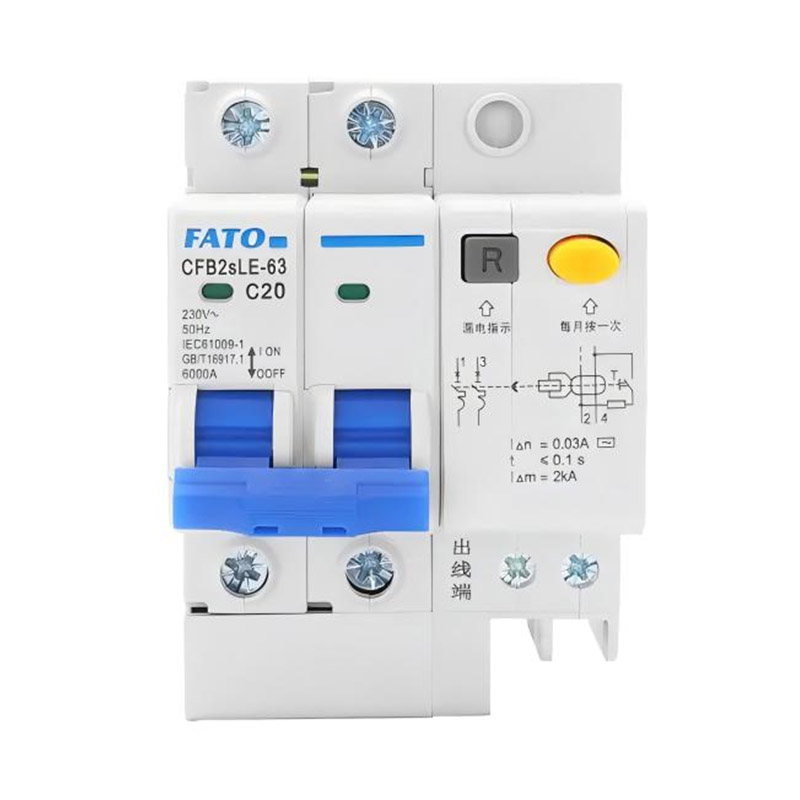

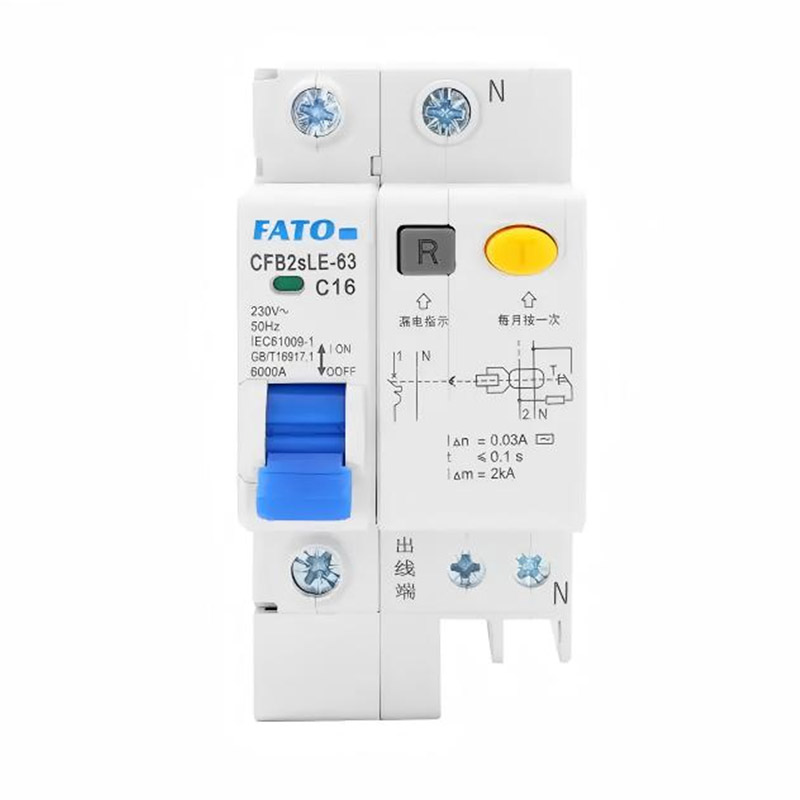

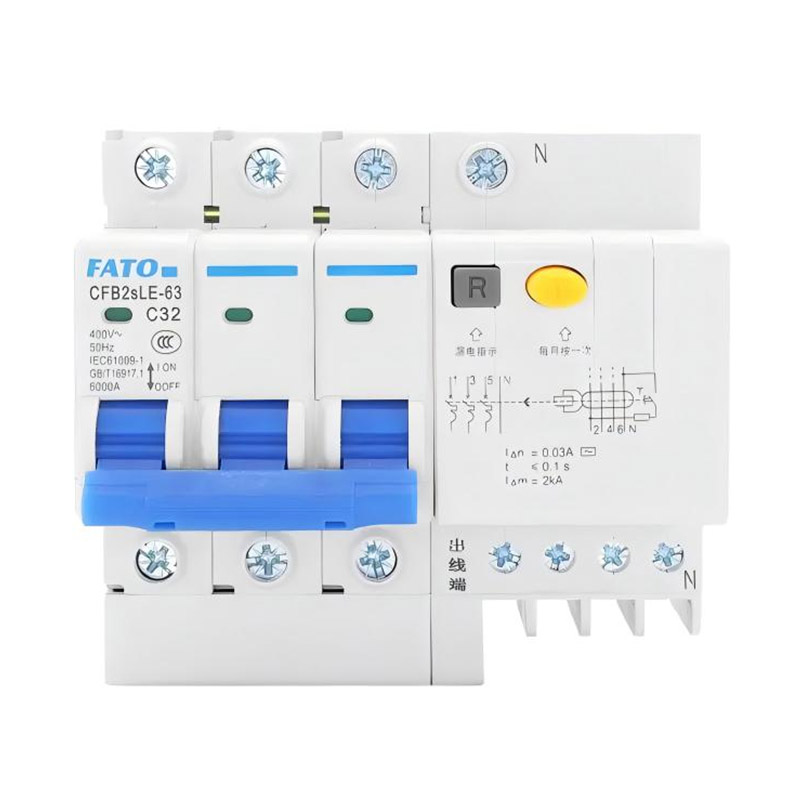

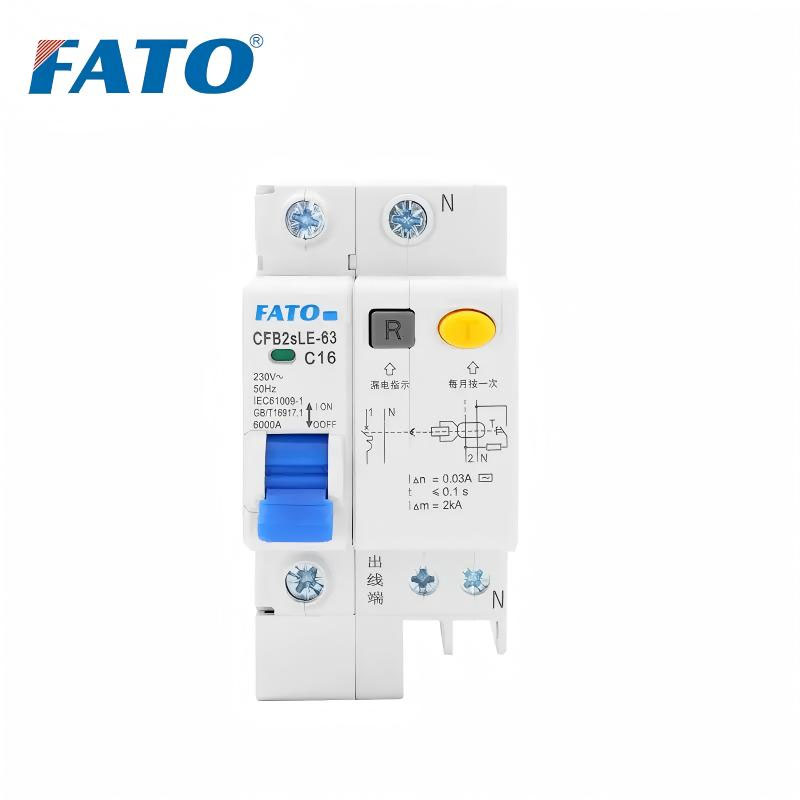

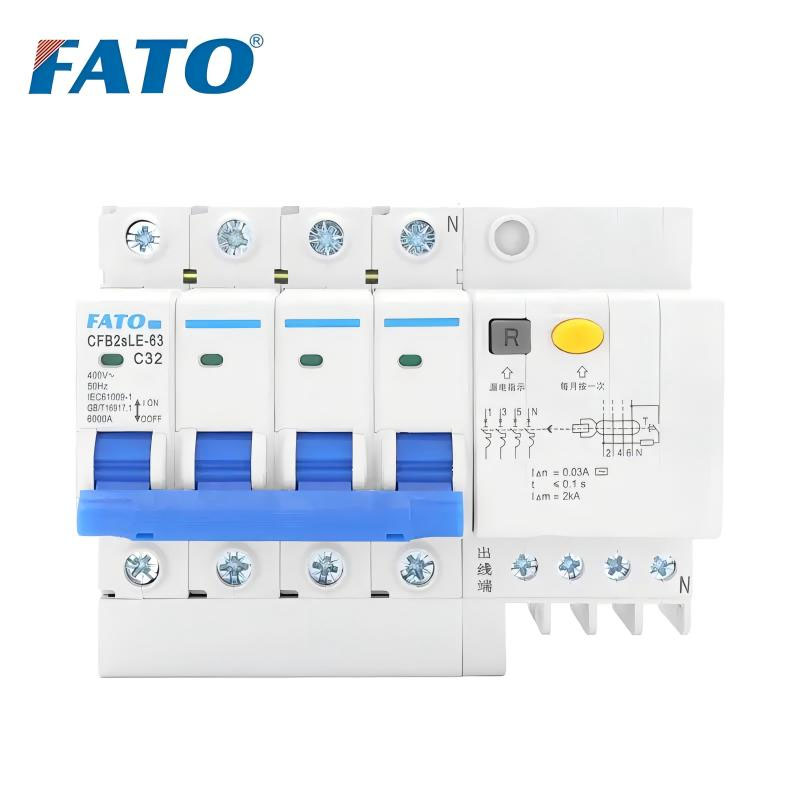

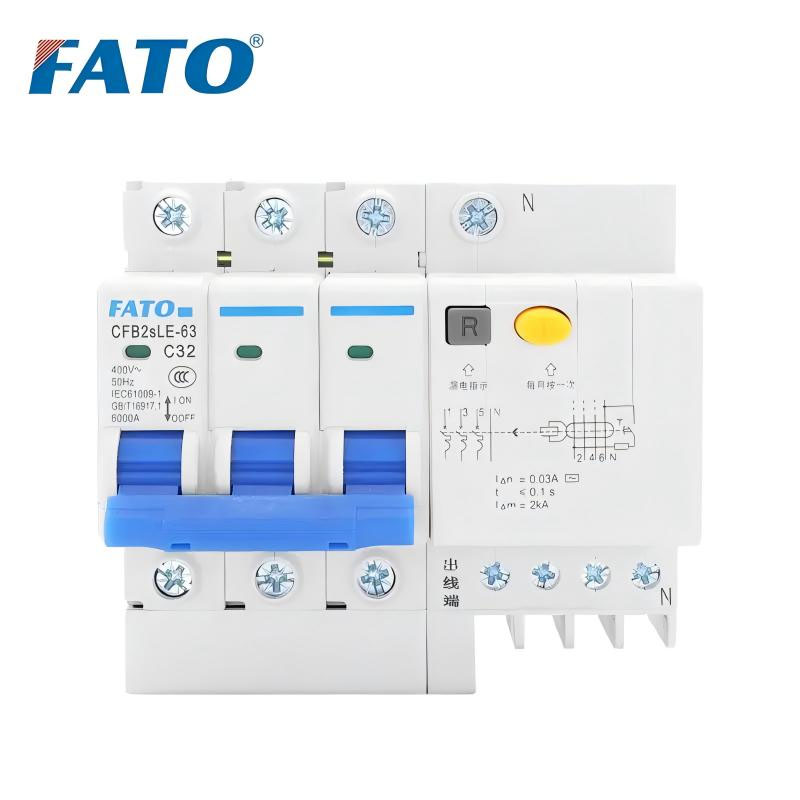

Espectáculos de productos
